Введение

Подключение блока розеток – это важный этап при проведении электромонтажных работ. правильно выполненное подключение обеспечит безопасность и удобство использования электрических приборов. В этой статье мы рассмотрим пошаговую инструкцию по подключению блока розеток, а также обсудим основные нюансы, которые необходимо учитывать.

Подготовка инструментов и материалов

Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Это позволит избежать перерывов в процессе монтажа и минимизировать риски ошибок.

Инструменты	Материалы
Отвертка (плоская и крестовая)	Блок розеток
Плоскогубцы с изолированными ручками	Электрический кабель
Мультиметр	Клеммные колодки
Ножницы для резки кабеля	Изоляционная лента

Подготовка проводки

Перед подключением блока розеток необходимо подготовить проводку. Это включает в себя проверку целостности кабеля, определение фазы и нуля, а также подготовку концовок проводников.

Проверка проводки

• Используйте мультиметр для проверки напряжения в проводниках.
• Определите, какой провод является фазным, а какой – нулевым.
• Проверьте отсутствие короткого замыкания между проводниками.

Подготовка концовок

Концовки проводников должны быть защищены от окисления и механических повреждений. Для этого можно использовать клеммные колодки или изоляционную ленту.

Монтаж блока розеток

Монтаж блока розеток включает в себя установку розеток в подготовленные места и их подключение к электрической сети.

Установка розеток

• Установите розетки в подготовленные гнезда.
• Закрепите розетки с помощью крепежных винтов.
• Проверьте надежность крепления.

Подключение розеток

Подключение розеток к электрической сети осуществляется через клеммные колодки или к проводникам. Убедитесь, что подключение соответствует схеме включения.

Подключение к электрической сети

После установки и подключения розеток необходимо подключить блок к электрической сети. Это включает в себя подключение фазы, нуля и заземления.

Схема подключения

Типовая схема подключения блока розеток включает в себя:

1. Подключение фазного проводника к клемме «Фаза».
2. Подключение нулевого проводника к клемме «Ноль».
3. Подключение заземляющего проводника к клемме «Заземление».

Проверка работоспособности

После завершения монтажа необходимо проверить работоспособность блока розеток. Это включает в себя проверку напряжения, отсутствие короткого замыкания и правильность работы розеток.

Контрольные замеры

• Используйте мультиметр для проверки напряжения в розетках.
• Проверьте отсутствие перегрева розеток.
• Убедитесь, что все розетки работают корректно.

Меры безопасности

При подключении блока розеток необходимо соблюдать основные меры безопасности, чтобы избежать электрического удара или других неприятностей.

• Отключите подачу электроэнергии перед началом работы.
• Используйте инструменты с изолированными ручками.
• Не работайте с электричеством в влажных условиях.

Заключительные замечания

Подключение блока розеток – это процесс, который требует внимания и соблюдения всех правил безопасности. Если вы не уверены в своих силах, лучше обратиться к профессиональному электрику. Однако, следуя нашей инструкции, вы сможете самостоятельно подключить блок розеток и наслаждаться удобством и безопасностью использования электрических приборов.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для подключения блока розеток

Чтобы понять, где лучше расположить розетку на кухне, стоит начертить план помещения. Его можно сделать «от руки» на листочке в клетку или создать в Автокаде. Главное, предварительно измерить кухонные стены, выяснить габариты модулей гарнитура, размеры крупной техники и соблюсти масштаб.

Если кухонная мебель еще вами не выбрана, помогут рекомендации, приведенные в нашей полезной статье.

Создавая схему розеток на кухне, первым делом отметьте размещение открыто проложенных коммуникаций, особенно газовых и водопроводных. Затем обозначьте расположение мойки и посудомоечной машины, так как они приурочены к канализационному выпуску. Не забудьте о рекомендованных отступах от водопроводных и газовых объектов.

На плане требуется также вычертить расположение холодильника и электрического варочного оборудования. Для них нужны отдельные линии электроснабжения. Выбирая место под монтаж розеток на кухне, следует помнить, что электрошнурам нельзя находиться рядом с нагревателями, радиаторами отопления и приборами, генерирующими тепло. Нагрев может оплавить изоляцию, это риск КЗ и возгорания.

Отметьте на плане кухонный стол, который обязательно надо снабдить хотя бы одной электроточкой для подключения светильника, мелкой бытовой техники, компьютера по необходимости. На схеме также надо отметить расположение тумб, рабочих столов, пеналов. Варианты планировки детально описаны у нас на сайте.

Заранее надо определиться с местом установки кухонной столешницы. Особенно, если под ней будет располагаться посудомойка, морозильная камера, измельчитель мусора для мойки, система фильтрации воды и т.д.

Блочные розетки на кухне, которые часто требуются во время готовки, обычно устраивают над этой рабочей поверхностью.

Как подготовить место для установки блока розеток

Перед монтажом внимательно осмотрите кабель. Проверьте целостность внешней изоляции (оболочки): она должна быть гладкой и однородной по всей поверхности, без разрывов и трещин. Если обнаружите повреждение или дефекты, не используйте такое изделие.

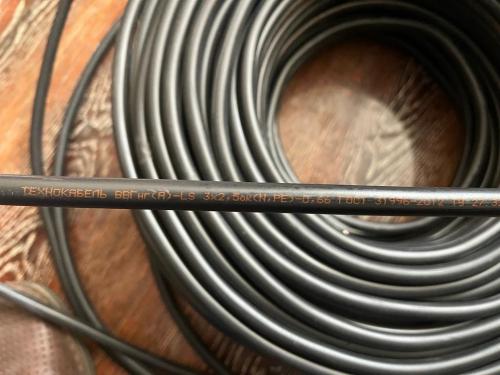

На поверхность оболочки должна быть нанесена маркировка, которая содержит: наименование завода, марку, число и сечение жил, допустимое напряжение, государственный стандарт, год выпуска. Надпись должна быть стойкой и отчетливо читаемой. Слегка протрите оболочку смоченным ватным диском. После протирания маркировка должна остаться.

Чтобы не повредить провода во время перевозки, масса одной бухты не должна превышать 50 кг. Если сделать слишком тяжелую бухту, ее будет сложно поднять и неудобно перемещать.

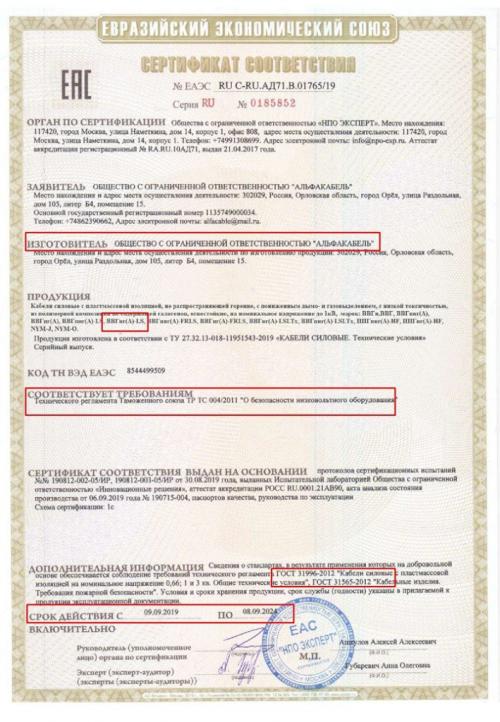

Убедитесь в наличии сертификата, в котором производитель подтверждает безопасность своей продукции. В нем обязательно должно быть написано, что изделие соответствует требованиям ГОСТ 31996-2012 и Техническому регламенту «О безопасности низковольтного оборудования».

Также в сертификате должны быть указаны: марка изделия, завод, срок действия. С этим документом меньше шансов приобрести подделку. На фото мы выделили в красные рамки всю важную информацию. Выбирайте медный кабель для подключения розеток только известных производителей и не экономьте на его качестве.

Распространенные ошибки при монтаже

• Использование алюминиевой проводки в квартире вместо медной, несмотря на запрет.
• Применение проводов меньшего сечения, что часто приводит к их перегреву.
• Монтаж изделия с поврежденной изоляцией и/или оболочкой.
• Установка проводов и шнуров, которые не предназначены для домашней проводки.
• Покупка дешевого кабеля сомнительного качества без документов о пройденных испытаниях.

Как правильно подключить блок розеток к электрической сети

Эксперт по электрике из группы «Мастер 007», Расул Гусейнов, делится знаниями о том, как правильно подходить к выбору электрических розеток, учитывая их типы и ключевые параметры.

Выбор и монтаж розеток: залог долговечности системы

Неверно установленная розетка может стать причиной множества проблем, включая возгорания и выход из строя устройств. Правильный подход к установке обеспечивает их бесперебойное функционирование и безопасность использования.

Проблема монтажа розеток

В профессиональной практике я часто сталкиваюсь с повторяющейся ошибкой: люди устанавливают электрические розетки без учета специфических условий их эксплуатации и нагрузки от бытовых приборов. От этого напрямую зависит надежность электросистемы и безопасность проживания в доме.

Розетки для дома

Большинство используемых розеток предназначены для жилых помещений и рассчитаны на подключение электроники с невысоким энергопотреблением: от телевизоров и ламп до зарядных устройств и небольшой техники. Чтобы не пришлось разбираться с этим — делегируйте работу специалистам команды «Мастер 007». Кстати, полную версию статьи с кейсами мастеров читайте в блоге компании.

Требования к высокопроизводительным розеткам

Для устройств с высоким энергопотреблением, таких как электроплиты и духовки, требуются розетки, способные выдерживать значительные нагрузки. Эти розетки должны быть рассчитаны на ток в 16 ампер и обеспечивать мощность до 3,5 киловатт (умножение 16А на 220В).

Материалы и конструкция

Важно, чтобы материал корпуса был устойчив к высоким температурам и не деформировался от перегрева, поэтому рекомендуется использование термостойкого пластика. Контактная группа таких розеток должна быть изготовлена из надежных сплавов, например, латуни или бронзы, чтобы обеспечить крепкое соединение и стабильную работу приборов.

Подключение мощной техники

Обычные розетки не предназначены для подключения техники с высоким энергопотреблением, так как не способны выдержать необходимую нагрузку и могут быть повреждены.

Электрические характеристики и установка

Эти устройства рассчитаны для работы с током между 25 и 32 амперами, обеспечивая мощность в пределах 5-7 киловатт. Их монтаж требует создания индивидуальной электролинии прямо от электрического щита, для чего используется кабель сечением 4 мм².

Защитные меры

Для безопасности часто применяются специальные предохранители или системы термозащиты, которые предотвращают возможность перегрева. Кроме того, для предотвращения попадания влаги и пыли розетки оборудуются защитой по стандарту IP44 или выше.

Умные розетки: идеальный выбор для дома

Умные розетки — это отличное решение для тех, кто хочет улучшить функциональность своего жилища. Они прекрасно подходят для использования в помещениях с повышенной влажностью, таких как кухни и ванные комнаты, а также на улице — на террасах и балконах.

Защита от влаги

Благодаря тщательно продуманному дизайну, обеспечивающему наличие герметичных крышек и уплотнителей, эти розетки предотвращают попадание воды внутрь.

Безопасность использования

Для повышения безопасности каждая розетка должна быть подключена через УЗО — это устройство, предотвращающее возможные аварии при возникновении утечки тока.

Удаленное управление

Современные технологии позволяют контролировать электроприборы на расстоянии с помощью специального приложения на смартфоне или через голосовые команды, используя ассистентов типа Алисы или Google Home.

Ключевые особенности умных розеток

При подборе умных розеток для использования в жилых или рабочих пространствах стоит учитывать несколько важных параметров:

— Возможности управления: наличие встроенных таймеров, способность к самостоятельному отключению для экономии энергии и функции контроля потребления электричества.

— Простота монтажа: их монтаж не отличается от установки стандартных розеток.

— Интеграция с Wi-Fi: они могут соединяться с домашней беспроводной сетью и управляться через специализированные мобильные приложения.

— Защита от нештатных ситуаций: некоторые модели оснащены защитой от перегрузок и способны автоматически отключаться при обнаружении аномалий в электросети.

Выбор розеток

Материалы и качество

При покупке стоит обратить внимание на материалы изготовления. Электрические контакты должны быть сделаны из высококачественных сплавов, обеспечивающих отличную проводимость. Корпус розетки лучше выбирать из материала, устойчивого к высоким температурам.

Защитные характеристики

Если розетка будет использоваться в условиях повышенной влажности, необходимо удостовериться, что она обладает защитой от влаги и пыли, минимум IP44.

Заземление

Для безопасного использования приборов с высоким потреблением энергии и устройств с металлическими корпусами важно наличие заземления. Проверьте наличие заземляющего контакта в розетке и корректность её подключения.

Как выбрать подходящий провод для подключения блока розеток

Хорошие новости для владельцев квартир в том, что прокладка электропроводки обойдется дешевле, нежели для собственников домов. А все дело в том, что электрический ввод в квартиру осуществляет застройщик, вам же остается только делать проводку внутри жилья.

Чтобы правильно сделать электрику в квартире, надо все работы разбить на такие этапы:

1. Создание схемы электроснабжения квартиры.
2. Расчет потребности в электрофурнитуре и кабелях.
3. Правильная разметка электрики и вырезание штраб.
4. Закрепление электрических кабелей в штрабах.
5. Монтаж распределительных коробок, розеток и выключателей освещения.

1. Сборка вводного щитка в квартире.
2. Прозвонка системы тестером, чтобы убедиться в правильности монтажа.



Любые строительные работы правильно проводить в соответствии с перечнем специализированных требований и норм – ГОСТ и СНиП. Регламент монтажа электропроводки описан в руководстве под названием «Правила устройства электроустановок» (ПУЭ). Это своеобразная библия для всех, кто работает с электрикой. Задача прокладки электропроводки в квартире подразумевает изучение части этих правил, касающихся выбора и монтажа электрических приборов.

Какие правила безопасности необходимо соблюдать при подключении блока розеток

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

Как выполнить монтаж проводки для блока розеток

Одной из самых распространённых ошибок при ремонте является установка недостаточного количества розеток в комнатах. Часто люди недооценивают, сколько техники и приборов потребуется подключить, и в итоге вынуждены использовать удлинители. Это не только неудобно, но и небезопасно, так как удлинители могут перегружать сеть.

Как избежать ошибки?

Чтобы не оказаться в ситуации, когда не хватает розеток, важно заранее рассчитать их необходимое количество в каждой комнате. Вот несколько рекомендаций по распределению розеток в основных зонах квартиры:

Спальня

В спальне, особенно возле кровати, лучше всего установить 3-4 розетки. Они понадобятся для подключения осветительных приборов, зарядки телефона и других мелких бытовых приборов (например, для увлажнителя воздуха или будильника). Также рекомендуется установить одну розетку у дверного проёма. Это удобно для подключения пылесоса, чтобы не тянуть удлинители через всю комнату.

Гостиная

Для гостиной потребуется как минимум 5 розеток. Одна часть будет нужна для техники, такой как телевизор, музыкальная система или игровая приставка. Разместите их на стене напротив дивана для удобного подключения. Не забудьте про ТВ- и интернет-розетки для телевизора. Дополнительно установите розетки рядом с диваном — для зарядки телефонов, подключения торшеров или других приборов, которые могут понадобиться в повседневной жизни.

Кухня

Кухня — это одно из мест с наибольшей потребностью в розетках. Здесь минимум 5 розеток понадобятся для основных бытовых приборов: холодильник, плита, вытяжка, микроволновка и чайник. Также не забудьте про розетку для подключения мелкой техники, например, блендера или кофемашины. Если вы планируете разместить в кухне телевизор, добавьте отдельную розетку для него.

Санузел

В санузле обычно достаточно 2-3 розеток. Они понадобятся для фена, электрической зубной щетки и стиральной машины. Не стоит забывать, что розетки в ванной должны быть влагозащищёнными, а также желательно установить устройство защитного отключения (УЗО), которое сработает при утечке тока.

Как подключить блок розеток к автоматическому выключателю

Последовательное подсоединение розеток, также известное, как соединение шлейфом, – это метод электрического подключения, при котором несколько розеток соединяются друг с другом в одну цепь таким образом, что электричество проходит через каждую розетку по очереди.

Среди особенностей такого способа обустройства электропроводки выделяют:

В этом методе электричество проходит через каждую розетку последовательно, начиная со щитка и заканчивая последней розеткой в цепи.

Каждая розетка подключается к предыдущей и следующей с помощью проводов, образуя цепь.

Все потребители получают электроэнергию через одну общую линию.

Ключевыми преимуществами схемы считаются такие факторы, как:

Последовательное подключение розеток обычно проще в установке, чем параллельное, поскольку требует меньше проводов.

Метод также не требует большого пространства для монтажа сети.

Все розетки могут управляться из одной точки питания, что может быть удобно для включения и выключения групп устройств.

Минусами такого обустройства можно назвать:

При увеличении числа розеток в цепи возрастают потери напряжения из-за сопротивления проводов, что может привести к снижению эффективности работы подключенных устройств.

Из-за снижения напряжения в цепи, возможно ограничение по мощности, что может привести к перегреву проводов и розеток.

Если одна из розеток в цепи выйдет из строя, это может повлиять на работу других розеток в цепи.

Последовательное подключение может быть эффективным методом в тех случаях, когда требуется управление небольшой группой устройств (одно-два) из одного источника питания. При подключении большего числа пользователей, следует учитывать потери напряжения и ограничения мощности.
