Полное руководство по установке розеток при скрытой электропроводке

Полное руководство по установке розеток при скрытой электропроводке

Если установка розеток предполагается внутри бетонных или кирпичных стен, то потребуется делать специальные отверстия (штробы) для прокладки кабеля и крепления специальной коробки (подрозетника). Для такого вида монтажа потребуется встраиваемые розетки.

Штробление стен – весьма трудоемкий процесс, но современные инструменты (штроборез или перфоратор) позволяют сделать его достаточно быстро и без особых проблем.

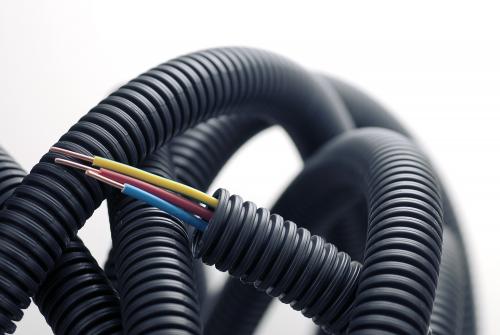

Для встраиваемых розеток, если применяется скрытый монтаж проводки, силовой кабель помещается в гофрированный шланг и укладывается в подготовленное для него отверстие.

Обратите внимание!
Если бетонную стену поведет, то кабель без гофры может порваться, что приведёт к нерабочему состоянию электроточки.

При установке встроенных розеток большое значение имеет подрозетник. Он должен иметь прочный корпус и крупные монтажные «лапки» (фиксаторы).

Перед установкой подрозетника необходимо удалить перегородки, чтобы в монтажную полость свободно протянуть кабель. Для фиксации подрозетника в стене используется штукатурка или алебастр.

После прокладки кабеля, он уменьшается до требуемой длины таким образом, чтобы оставался запас 15-20 см, иначе короткая длина проводов усложнит процесс соединения кабеля с контактами розетки.

При низком расположении розеток относительно пола можно упростить их установку и не прибегать к штроблению отверстий в стене для прокладки кабеля. Вместо этого можно проложить силовые провода под плинтусом.

Установка накладных розеток в основном необходима, если в помещении не допускается штробление отверстий или используется деревянная отделка. Открытый монтаж проводки и розеток хорош тем, что у пользователя всегда есть возможность быстро найти неполадку в электропроводке и не допустить пожара.

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для установки розеток при скрытой электропроводке

Выбор места для установки. Перед началом работы необходимо определить правильное место для установки. Оно должно быть удобным для пользователей, соответствовать действующим нормам безопасности. Розетка не должна находиться слишком близко к источникам воды (например, раковинам) и другим потенциальным опасностям.

Подготовка инструментов, материалов. Для монтажа понадобятся - плоская, крестовая отвертки, уровень, кусачки, изолента, электрический тестер или мультиметр. Также необходимо заранее приобрести саму розетку, подрозетник (в случае необходимости), кабель соответствующего сечения.

Отключение электроэнергии. Первое правило безопасности при работе с электричеством — отключение питания. Необходимо отключить автоматический выключатель на распределительном щитке, который отвечает за данный участок сети. Для уверенности в отсутствии напряжения используйте электрический тестер.

Установка подрозетника. Если подрозетник отсутствует, его необходимо установить:

• Разметка места. С помощью уровня отметьте точное место установки на стене.
• Сверление отверстия. Просверлите отверстие подходящего диаметра.
• Крепление подрозетника. Закрепите подрозетник в отверстии с помощью гипсового раствора (для бетонных стен) или специальных крепежных элементов (для гипсокартона).

Прокладка кабеля осуществляется от распределительной коробки до места установки розетки:

• Выбор пути прокладки. Оптимальный маршрут должен быть безопасным и минимально заметным.
• Закрепление кабеля. Закрепите кабель вдоль выбранного маршрута с использованием хомутов или специальных клипс.

Подключение проводов. Перед подключением проводов убедитесь, что все они в хорошем состоянии без повреждений:

• Удаление изоляции. Снимите около 1 см изоляции с каждого провода.
• Подключение проводов. Клеммы на задней стороне розетки обычно обозначены символами L (фаза), N (нейтраль) и PE (заземление). Вставьте провода в соответствующие клеммы, затяните винты плотно, но аккуратно, чтобы не повредить провода.

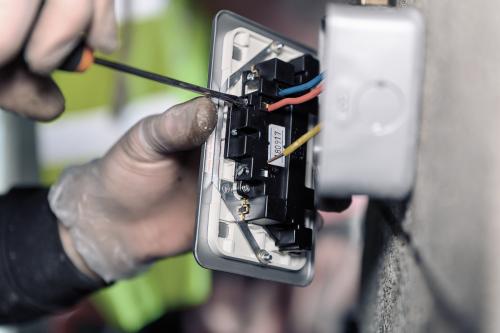

Монтаж в подрозетник. После подключения проводов вставьте розетку в подрозетник:

• Совмещение отверстий. Убедитесь, что монтажные отверстия на розетке совпадают с отверстиями в подрозетнике.
• Закрепление винтами. Закрутите винты до плотного прилегания к стене.

Проверка работоспособности. После завершения всех монтажных работ включите автоматику на распределительном щитке:

• Проверка напряжения. Используйте тестер или мультиметр для проверки наличия напряжения на контактах новой розетки.
• Тестирование устройства. Подключите к новой розетке какое-либо устройство для проверки её работоспособности.

Как определить оптимальное место для установки розетки

Ремонт состоит из огромного количества мелочей, о которых мы в процессе часто забываем. Но мы точно можем сказать, что выбор правильной высоты от пола для установки розеток и выключателей – один из самых главных нюансов при планировании электропроводки в доме или квартире.

Кроме эстетической стороны в этом вопросе, существует еще и нормативная, которая с помощью документов регламентирует этот вопрос. Однако никаких строгих правил относительно высоты установки розеток и выключателей нет, и все требования носят скорее рекомендательный характер (кроме монтажа розеток и выключателей в ванных комнатах).

Серия LK Vintage

На какой высоте от пола необходимо устанавливать выключатели?

Итак, если Вы не планируете нашествие сказочных гномов или великанов в своей квартире, то стоит обратиться к евростандартам. Раньше, как Вы заметили, в квартирах чаще всего устанавливались электроустановочные изделия согласно советским стандартам. То есть, выключатели – на уровне плеч и головы человека (примерно 1,6-1,7 м), а розетки – 90-100 см от пола . Европейский вариант установки розетки и выключателей предполагает, что высота розетки от пола – 30 см, выключателя – 90 см.

Евростандарт удобен тем, что для управления светом не требуется постоянно поднимать руку, и даже ребенок сможет дотянуться до выключателя.

В ПУЭ рекомендуется устанавливать выключатели на высоте от 80 до 170 см . Также есть рекомендации по монтажу самих выключателей: монтировать их лучше на стенах с той стороны, где располагаются дверные ручки. В детских комнатах, где дети находятся постоянно, лучше всего устанавливать выключатели повыше.

На какой высоте от пола необходимо устанавливать розетки?

В квартирах и домах рекомендуется устанавливать на такой высоте, какая комфортна для подсоединения бытовых приборов. Стандартная же высота для установки розеток – 30 см . В комнатах, где находится постоянно ребенок, необходимо установить в розетки специальные заглушки.

Согласно ПУЭ расстояние от газовых труб до розеток должно быть не менее 50 см. Розетки в ванной комнате необходимо устанавливать на расстоянии не ближе 60 см от ванной или душевой кабинки.

Кухню лучше всего делить на три зоны, где в первой устанавливаются на малой высоте от пола розетки для холодильника, посудомойки и духового шкафа, во второй на средней высоте монтируются розетки для электроприборов, которые Вы планируете использовать постоянно (чайник, СВЧ-печь и т.д.), а в третьей зоне – для вытяжки и кондиционера.

Серия LK 60

Как Вы заметили, особо строгих правил по поводу высоты от пола при установке розеток и выключателей, нет. Поэтому стоит опираться на рекомендации ПУЭ и собственные пожелания. Нужно заранее произвести расчеты по количеству розеток и выключателей в квартире, а также составить план и определиться, где будет в дальнейшем стоять мебель.

Если Вы только планируете ремонт, то рекомендуем Вам ознакомиться с нашей серией публикаций:

• Большие и маленькие ошибки, о которых мы сожалеем после ремонта. Часть 1.
• Сколько розеток нужно в доме?
• Популярные ошибки при установке розеток и выключателей, и как их не допустить.
• Почему нельзя экономить на розетках и выключателях?

А также Вы можете всегда получить консультацию по электронной почте или по телефону +7(495)28-68-220.

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: "сайт 220.ru".

Как правильно проложить провода для розетки при скрытой электропроводке

На проводку по всей квартире ушло порядка 150 м кабеля с сечением 3 х 2,5 и 3 х 1,5, а также 10 м силового провода ПВС 3 х 6 до щитка в квартиру и от щитка на кухню, к варочной панели.

Провода я покупал бухтами по 50 м. Остановил выбор на одножильных медных проводах ВВГп-НГ в обычной изоляции, без классификатора LS, который обозначает меньшее газо- и дымовыделение в случае возгорания. Мне кажется, что, в случае если полыхает вся квартира, количество вредных веществ, выделяемых кабелем, ничтожно на общем фоне.

По качеству претензий к ним не было. Недостаток один — такие кабели очень трудно подключать «шлейфом» к группе розеток: из-за прочности они плохо гнутся, и длину негнущихся выводов пришлось подбирать с точностью до полусантиметра.

От использования гофры я отказался. На мой взгляд, лучше переплатить за качество кабеля, чем прятать его в хлипкие трубки.

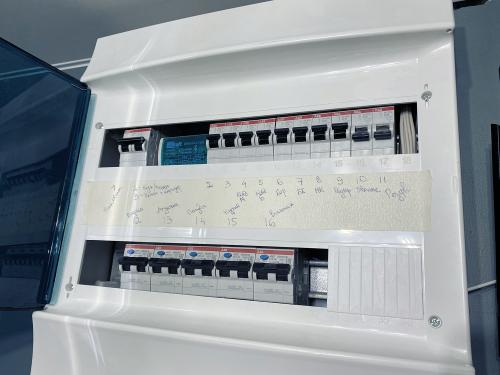

Проблемой стала покупка щитка на 36 групп (11 пакетников, 5 дифференциальных автоматов, кросс-модуль). В большинстве щитков стоят три рейки для установки 12 автоматов на каждую. По высоте такие не помещались над нашей входной дверью. Единственным доступным вариантом с конфигурацией 2 х 18 был щиток от ABB.

Автоматы я взял тоже ABB, их лучше покупать у официальных дилеров, где точно не будет контрафакта (дифференциальные автоматы этого бренда подделывают очень часто). Конечная стоимость щитка с наполнением составила примерно 20 000 руб. (цены 2020 года).

Какой тип розеток лучше всего использовать для скрытой проводки

Электрические розетки

В России используются розетки на 16 А с круглыми гнездами. Перед началом работы с любой розеткой отключите электропитание на щитке или отключите автомат конкретной цепи. Затем убедитесь в отсутствии напряжения в розетке с помощью пробника.

Типы розеток

Хотя все розетки функционально одинаковы, есть несколько нюансов, которые нужно учитывать при выборе.

Розетки без заземления следует применять в домах старого фонда с двухпроводными сетями. В новых, а также реконструируемых зданиях прокладываются трехпроводные сети, поэтому для обеспечения должного уровня электробезопасности розетки должны быть с заземляющим контактом.

Розетка скрытой установки без заземления

Розетка скрытой установки с заземлением немецкого стандарта

Розетка скрытой установки с заземлением французского стандарта

Накладная розетка с заземлением немецкого стандарта

Установка блоков из нескольких розеток, хотя они и довольно дороги, удобна в тех местах, где электроприборы сгруппированы

При этом в розетках французского стандарта из-за асимметричного расположения заземляющего контакта система поляризована, т. е. вилка вставляется всегда в одном положении. Это позволяет быть уверенным в том, что, например, фазный контакт подсоединен все время к центральному контакту патрона лампы накаливания, а не к легкодоступному резьбовому корпусу цоколя, или что однополюсный выключатель все время разрывает фазный провод. Кроме того, современные нормы требуют, чтобы розетки, устанавливаемые в квартирах, были оснащены защитными шторками, автоматически закрывающими гнезда розетки при вынутой вилке.

Количество розеток в помещениях также нормировано. В жилых комнатах квартир должно быть установлено не менее одной розетки на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир — не менее одной розетки на каждые полные и неполные 10 м2 площади коридоров.

В кухнях квартир следует предусматривать не менее четырех розеток.

Розетки могут устанавливаться на поверхности стены (основание таких накладных розеток, или розеток наружной установки, крепится шурупами к стене) или встраиваться в стену в установочной коробке заподлицо с поверхностью, так что видна только лицевая панель (встраиваемые розетки, или розетки скрытой установки).

Размещение розеток

Выберите наиболее удобные места для аудиоцентра, компьютера, настольных ламп, телевизора и т. п., где и располагайте розетки. Чтобы не пришлось применять тройники и удлинители, равномерно распределите розетки по периметру комнат, а где возможно, сделайте двойные. Не забудьте про розетки для пылесоса в коридорах и на лестничных площадках. Оптимальной высотой для розетки считается 225—300 мм над полом.

Оптимальная высота для розетки

Для людей в инвалидной коляске рекомендуется устанавливать розетки на высоте 450—1200 мм от пола. Если вы желаете сделать дополнительные розетки на этом уровне, просто проведите короткие вертикальные ответвления от существующих розеток. Над кухонным рабочим столом установите по крайней мере четыре розетки на высоте примерно 150 мм от его поверхности. Кроме того, сделайте розетки для напольных электроприборов, таких, как холодильник и посудомоечная машина.

Накладные розетки проще устанавливать, но встраиваемые розетки не только выглядят привлекательнее, но и менее подвержены механическим повреждениям, например пылесосом или детскими игрушками.

Установка накладной розетки

Снимите корпус изделия. Маленькой отверткой удалите одну из тонких пластиковых заглушек, закрывающих отверстия для подвода кабеля на задней стороне основания (при скрытой проводке), и пропустите через него кабель. (В случае открытой проводки кабель подводится через отверстие в боковой стороне розетки.) Плотно прижмите основание к стене, одновременно выровняв его с помощью небольшого пузырькового уровня. Шилом через крепежные отверстия разметьте положение крепежа на стене. Просверлите соответствующие отверстия и вставьте в них дюбели. Закрепите основание с механизмом на стене шурупами (1). Подсоедините провода (2) и соберите розетку (3).

Как подключить розетку к сети при скрытой электропроводке

Эксперт по электрике из группы «Мастер 007», Расул Гусейнов, делится знаниями о том, как правильно подходить к выбору электрических розеток, учитывая их типы и ключевые параметры.

Выбор и монтаж розеток: залог долговечности системы

Неверно установленная розетка может стать причиной множества проблем, включая возгорания и выход из строя устройств. Правильный подход к установке обеспечивает их бесперебойное функционирование и безопасность использования.

Проблема монтажа розеток

В профессиональной практике я часто сталкиваюсь с повторяющейся ошибкой: люди устанавливают электрические розетки без учета специфических условий их эксплуатации и нагрузки от бытовых приборов. От этого напрямую зависит надежность электросистемы и безопасность проживания в доме.

Розетки для дома

Большинство используемых розеток предназначены для жилых помещений и рассчитаны на подключение электроники с невысоким энергопотреблением: от телевизоров и ламп до зарядных устройств и небольшой техники. Чтобы не пришлось разбираться с этим — делегируйте работу специалистам команды «Мастер 007». Кстати, полную версию статьи с кейсами мастеров читайте в блоге компании.

Требования к высокопроизводительным розеткам

Для устройств с высоким энергопотреблением, таких как электроплиты и духовки, требуются розетки, способные выдерживать значительные нагрузки. Эти розетки должны быть рассчитаны на ток в 16 ампер и обеспечивать мощность до 3,5 киловатт (умножение 16А на 220В).

Материалы и конструкция

Важно, чтобы материал корпуса был устойчив к высоким температурам и не деформировался от перегрева, поэтому рекомендуется использование термостойкого пластика. Контактная группа таких розеток должна быть изготовлена из надежных сплавов, например, латуни или бронзы, чтобы обеспечить крепкое соединение и стабильную работу приборов.

Подключение мощной техники

Обычные розетки не предназначены для подключения техники с высоким энергопотреблением, так как не способны выдержать необходимую нагрузку и могут быть повреждены.

Электрические характеристики и установка

Эти устройства рассчитаны для работы с током между 25 и 32 амперами, обеспечивая мощность в пределах 5-7 киловатт. Их монтаж требует создания индивидуальной электролинии прямо от электрического щита, для чего используется кабель сечением 4 мм².

Защитные меры

Для безопасности часто применяются специальные предохранители или системы термозащиты, которые предотвращают возможность перегрева. Кроме того, для предотвращения попадания влаги и пыли розетки оборудуются защитой по стандарту IP44 или выше.

Умные розетки: идеальный выбор для дома

Умные розетки — это отличное решение для тех, кто хочет улучшить функциональность своего жилища. Они прекрасно подходят для использования в помещениях с повышенной влажностью, таких как кухни и ванные комнаты, а также на улице — на террасах и балконах.

Защита от влаги

Благодаря тщательно продуманному дизайну, обеспечивающему наличие герметичных крышек и уплотнителей, эти розетки предотвращают попадание воды внутрь.

Безопасность использования

Для повышения безопасности каждая розетка должна быть подключена через УЗО — это устройство, предотвращающее возможные аварии при возникновении утечки тока.

Удаленное управление

Современные технологии позволяют контролировать электроприборы на расстоянии с помощью специального приложения на смартфоне или через голосовые команды, используя ассистентов типа Алисы или Google Home.

Ключевые особенности умных розеток

При подборе умных розеток для использования в жилых или рабочих пространствах стоит учитывать несколько важных параметров:

— Возможности управления: наличие встроенных таймеров, способность к самостоятельному отключению для экономии энергии и функции контроля потребления электричества.

— Простота монтажа: их монтаж не отличается от установки стандартных розеток.

— Интеграция с Wi-Fi: они могут соединяться с домашней беспроводной сетью и управляться через специализированные мобильные приложения.

— Защита от нештатных ситуаций: некоторые модели оснащены защитой от перегрузок и способны автоматически отключаться при обнаружении аномалий в электросети.

Выбор розеток

Материалы и качество

При покупке стоит обратить внимание на материалы изготовления. Электрические контакты должны быть сделаны из высококачественных сплавов, обеспечивающих отличную проводимость. Корпус розетки лучше выбирать из материала, устойчивого к высоким температурам.

Защитные характеристики

Если розетка будет использоваться в условиях повышенной влажности, необходимо удостовериться, что она обладает защитой от влаги и пыли, минимум IP44.

Заземление

Для безопасного использования приборов с высоким потреблением энергии и устройств с металлическими корпусами важно наличие заземления. Проверьте наличие заземляющего контакта в розетке и корректность её подключения.

Как обеспечить безопасность при установке розеток

Распространенная причина, из-за которой свет есть, а перестали работать розетки в квартире, это недопустимая нагрузка на точку. Мощный электроприбор будет работать до его выключения, но при очередном включении его в эту розетку – включения не произойдет. Это означает, что контакты внутри розетки окислились. Происходит такое по следующей причине: при нагреве все материалы расширяются, при остывании сжимаются, в результате болтовое крепление ослабевает. Когда провода нагреты, контакт есть, и прибор работает. При перерыве в работе провода остывают и контакт пропадает. При следующем включении прибор не работает - проблема в розетке. Теперь, когда свет горит, а розетки не работают, тогда что делать?

Можно снять крышку розетки, подтянуть контакт, и проблема будет решена. Но ненадолго, если далее будет использоваться тот же прибор. В таком случае нужно:

• заменить розетку по подходящим параметрам силы тока;
• заменить провода с большим сечением жил;
• установить на линию автоматический выключатель равный по силе тока с подключаемым электроприбором.

Напряжение на розетку может не поступать из распределительной коробки. В них обычно делается скрутка проводов с пайкой или сваркой. Есть модели распредкоробок с контактными группами, вот в них и случается такая же проблема, как и в розетке - ослабление болтовых соединений.

Еще одна причина - плохое качество изделия. Дешевые розетки работают год, в лучшем случае два, если в них включать светильники, утюг или слабый потребитель. Под плохим качеством подразумевается ломкий пластик корпуса, непродуманные зажимы для проводов, контакты для вилки из мягкого металла. В таких розетках после пяти-восьми включений вилка будет болтаться, а контакты искрить. После нескольких искрений розетка перестает работать.

Как избежать ошибок при установке розеток

На кухне нужно много розеток для крупных и мелких электроприборов. Влагозащита не требуется, так как в мокрой зоне их устанавливать нельзя, нужно отступить от мойки (а также плиты и варочной поверхности) минимум 20 см.

Для крупной техники

Крупную кухонную технику, например посудомоечную машину, устанавливают вплотную к стене, без зазора, поэтому розетку нужно делать не за ней, а левее или правее. Так же поступают с холодильником, духовым шкафом и плитой. От пола отступают до 20–30 мм, чтобы розетки попадали в цоколь кухонного гарнитура, иначе их перекроют ящики и другие механизмы. Высота стандартного цоколя — 10 см, розетка должна быть в этом промежутке. Можно поставить розетку вплотную к полу.
