Пошаговая инструкция: как подключить розетку на два гнезда

Пошаговая инструкция: как подключить розетку на два гнезда

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

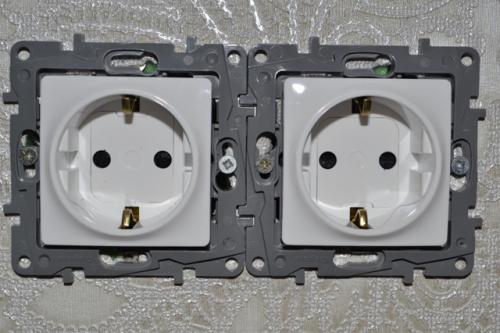

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

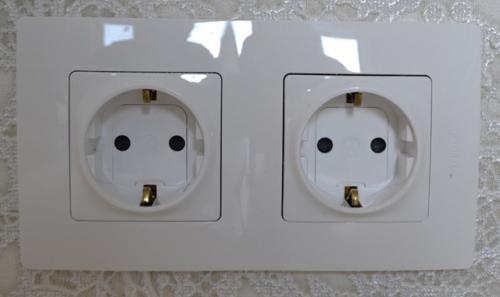

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для подключения розетки на два

Все розетки имеют контакты с винтовыми зажимами для подключения проводов. При подключении внешних проводов нужно внимательно смотреть на находящиеся в розетке контакты, чтобы не подключить ноль и фазу к одной электрической точке. Если это случится, то произойдёт короткое замыкание. При необходимости подключить еще одну розетку нужно на одинаковых контактах двух розеток сделать перемычку.  Двойная розетка может быть изготовлена в заводских условиях, а может быть собрана из двух одинарных розеток самостоятельно, главное, на одинаковые контакты не подключить разноимённые провода.

Открытые и закрытые модификации

Розетки изготавливаются для открытого и скрытого монтажа. Первые называются встроенные, вторая группа – накладные. Первые больше нравятся современным дизайнерам, представители второй модификации чаще встречаются в старых домах и на деревянных стенах на дачах.

Розетки накладные и встраиваемые

Модели с заземлением и без него

Сложная бытовая электротехника с металлическими корпусами – стиральные машины, холодильники и т. п. – требует для обеспечения безопасности подключения заземления. Этот термин обозначает наличие постоянного хорошего электрического контакта электроприбора с землёй, с грунтом планеты Земля. Повреждение изоляции внутри домашнего электроприбора при одновременном прикосновении руками к его корпусу и к другой электропроводящей поверхности – к трубе, радиатору отопления и т. п. – обеспечит неосторожному хороший удар током.

Заземление может быть выполнено одним проводом – нулевой рабочий и нулевой защитный являются физически одним проводом. Это самый ненадёжный вариант. Самым надёжным является разделение функций защиты и нуля по двум проводам по всей длине электросети. Для дачных домов обычно делается собственный контур заземления.

Современные розетки – трёхконтактные, для фазы, нуля и земли. Приборы с железными корпусами для безопасности необходимо заземлять, с пластмассовыми корпусами необязательно.

Наружные и скрытые варианты

Электропроводка в доме может быть скрытая, проложена внутри проштробированных каналов. При этом провод нужно пропускать в гофрированную трубу. Розетки при этом тоже желательно устанавливать скрытого монтажа. Если проводка открытая, то и розетки должны быть открытого исполнения.

Подпружиненные и программируемые модели

Провода в розетке вставляются в зажимы, которые могут быть винтовыми или пружинными. Первый вариант более надёжный, провод крепче зажимается прижимным винтом. В пружинные контакты провод вставлять удобней, но качество и надёжность контакта значительно ниже. Решение остаётся за хозяином дома.

Как определить, какой провод подходит под фазу, ноль и землю

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос « где фаза, а где ноль » была достаточно острой.

Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:

нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции),

защитная нулевая жила (PE), «земля», провод для заземления – цвет данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил,

совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот,

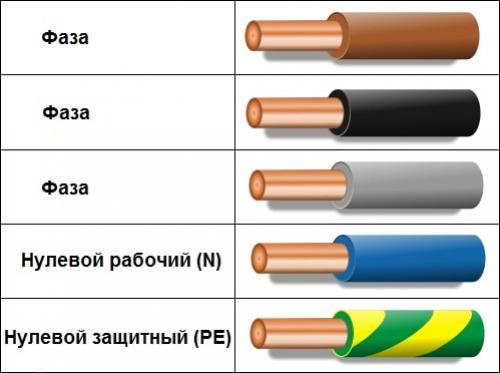

фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.

Цветовая маркировка рабочей жилы монофазной электросети, созданной из ответвления от 3-фазной цепи, должна обязательно совпасть с колером исходной жилы-проводника «материнской» сети.

Стандарты цветного маркирования электропроводников разработаны так, чтобы цвета изоляции жил, проводящих ток, никогда не имели даже отдаленной схожести окраской нулевых проводников. В случае применения немаркированных кабелей на их окончаниях, в местах присоединения, делаются соответствующие отличительные метки-обозначения при помощи разноцветной изоленты, кембрика или термоусадки.

Как правильно соединить провода при подключении розетки на два

Последовательное подсоединение розеток, также известное, как соединение шлейфом, – это метод электрического подключения, при котором несколько розеток соединяются друг с другом в одну цепь таким образом, что электричество проходит через каждую розетку по очереди.

Среди особенностей такого способа обустройства электропроводки выделяют:

В этом методе электричество проходит через каждую розетку последовательно, начиная со щитка и заканчивая последней розеткой в цепи.

Каждая розетка подключается к предыдущей и следующей с помощью проводов, образуя цепь.

Все потребители получают электроэнергию через одну общую линию.

Ключевыми преимуществами схемы считаются такие факторы, как:

Последовательное подключение розеток обычно проще в установке, чем параллельное, поскольку требует меньше проводов.

Метод также не требует большого пространства для монтажа сети.

Все розетки могут управляться из одной точки питания, что может быть удобно для включения и выключения групп устройств.

Минусами такого обустройства можно назвать:

При увеличении числа розеток в цепи возрастают потери напряжения из-за сопротивления проводов, что может привести к снижению эффективности работы подключенных устройств.

Из-за снижения напряжения в цепи, возможно ограничение по мощности, что может привести к перегреву проводов и розеток.

Если одна из розеток в цепи выйдет из строя, это может повлиять на работу других розеток в цепи.

Последовательное подключение может быть эффективным методом в тех случаях, когда требуется управление небольшой группой устройств (одно-два) из одного источника питания. При подключении большего числа пользователей, следует учитывать потери напряжения и ограничения мощности.

Какие правила безопасности нужно соблюдать при подключении розетки

Эксперт по электрике из группы «Мастер 007», Расул Гусейнов, делится знаниями о том, как правильно подходить к выбору электрических розеток, учитывая их типы и ключевые параметры.

Выбор и монтаж розеток: залог долговечности системы

Неверно установленная розетка может стать причиной множества проблем, включая возгорания и выход из строя устройств. Правильный подход к установке обеспечивает их бесперебойное функционирование и безопасность использования.

Проблема монтажа розеток

В профессиональной практике я часто сталкиваюсь с повторяющейся ошибкой: люди устанавливают электрические розетки без учета специфических условий их эксплуатации и нагрузки от бытовых приборов. От этого напрямую зависит надежность электросистемы и безопасность проживания в доме.

Розетки для дома

Большинство используемых розеток предназначены для жилых помещений и рассчитаны на подключение электроники с невысоким энергопотреблением: от телевизоров и ламп до зарядных устройств и небольшой техники. Чтобы не пришлось разбираться с этим — делегируйте работу специалистам команды «Мастер 007». Кстати, полную версию статьи с кейсами мастеров читайте в блоге компании.

Требования к высокопроизводительным розеткам

Для устройств с высоким энергопотреблением, таких как электроплиты и духовки, требуются розетки, способные выдерживать значительные нагрузки. Эти розетки должны быть рассчитаны на ток в 16 ампер и обеспечивать мощность до 3,5 киловатт (умножение 16А на 220В).

Материалы и конструкция

Важно, чтобы материал корпуса был устойчив к высоким температурам и не деформировался от перегрева, поэтому рекомендуется использование термостойкого пластика. Контактная группа таких розеток должна быть изготовлена из надежных сплавов, например, латуни или бронзы, чтобы обеспечить крепкое соединение и стабильную работу приборов.

Подключение мощной техники

Обычные розетки не предназначены для подключения техники с высоким энергопотреблением, так как не способны выдержать необходимую нагрузку и могут быть повреждены.

Электрические характеристики и установка

Эти устройства рассчитаны для работы с током между 25 и 32 амперами, обеспечивая мощность в пределах 5-7 киловатт. Их монтаж требует создания индивидуальной электролинии прямо от электрического щита, для чего используется кабель сечением 4 мм².

Защитные меры

Для безопасности часто применяются специальные предохранители или системы термозащиты, которые предотвращают возможность перегрева. Кроме того, для предотвращения попадания влаги и пыли розетки оборудуются защитой по стандарту IP44 или выше.

Умные розетки: идеальный выбор для дома

Умные розетки — это отличное решение для тех, кто хочет улучшить функциональность своего жилища. Они прекрасно подходят для использования в помещениях с повышенной влажностью, таких как кухни и ванные комнаты, а также на улице — на террасах и балконах.

Защита от влаги

Благодаря тщательно продуманному дизайну, обеспечивающему наличие герметичных крышек и уплотнителей, эти розетки предотвращают попадание воды внутрь.

Безопасность использования

Для повышения безопасности каждая розетка должна быть подключена через УЗО — это устройство, предотвращающее возможные аварии при возникновении утечки тока.

Удаленное управление

Современные технологии позволяют контролировать электроприборы на расстоянии с помощью специального приложения на смартфоне или через голосовые команды, используя ассистентов типа Алисы или Google Home.

Ключевые особенности умных розеток

При подборе умных розеток для использования в жилых или рабочих пространствах стоит учитывать несколько важных параметров:

— Возможности управления: наличие встроенных таймеров, способность к самостоятельному отключению для экономии энергии и функции контроля потребления электричества.

— Простота монтажа: их монтаж не отличается от установки стандартных розеток.

— Интеграция с Wi-Fi: они могут соединяться с домашней беспроводной сетью и управляться через специализированные мобильные приложения.

— Защита от нештатных ситуаций: некоторые модели оснащены защитой от перегрузок и способны автоматически отключаться при обнаружении аномалий в электросети.

Выбор розеток

Материалы и качество

При покупке стоит обратить внимание на материалы изготовления. Электрические контакты должны быть сделаны из высококачественных сплавов, обеспечивающих отличную проводимость. Корпус розетки лучше выбирать из материала, устойчивого к высоким температурам.

Защитные характеристики

Если розетка будет использоваться в условиях повышенной влажности, необходимо удостовериться, что она обладает защитой от влаги и пыли, минимум IP44.

Заземление

Для безопасного использования приборов с высоким потреблением энергии и устройств с металлическими корпусами важно наличие заземления. Проверьте наличие заземляющего контакта в розетке и корректность её подключения.

Как проверить, правильно ли подключена розетка на два

Наверняка многие из нас хоть раз в жизни задавались вопросом: «Что произойдет если все-таки попытаться соединить две розетки при помощи провода с 2-мя вилками на концах?».  В статье мы рассмотрим три теоретических варианта развития событий, на тот случай, если вы все-таки решитесь провести данный эксперимент у себя дома.

Розетка

Все мы хорошо знакомы с электрической розеткой, поскольку практически каждый день используем ее в повседневной жизни для передачи энергии с бытовой сети к электроприбору. Конструкция розетки достаточно простая, в ней предусмотрен компактный корпус, гнездо для вилки и разъемы. Если заглянуть внутрь корпуса мы обнаружим как минимум два провода: нулевой и фазный. Я думаю, что ни для кого не секрет, что может случиться если вам захочется провести свой собственный эксперимент и попытаться соединить эти провода. Но если вы ничего не понимаете в работе электрических сил, то узнавать опытным путем, что такое короткое замыкание я не советую.

Если говорить подробно о коротком замыкании, то оно происходит в том случае, если в электрической сети возникает аварийная ситуация. Обычно такая ситуация происходит в результате неправильного подсоединения двух проводов цепи, что в дальнейшем нарушает нормальный режим ее работы. В конечном результате в местах соединения наблюдается критичный рост силы тока и достаточно сильное нагревание данного участка цепи. В результате этого происходит короткое замыкание, которое является одной из главных причин воспламенения электропроводки в доме, а бывает и сильного пожара.

Итак, давайте представим, что у вас в руках две электрические вилки соединённые между собой проводом. Многие из нас предположат, что если вставить одну из этих вилок в розетку, то вторая вилка сразу превратиться в достаточно опасное оружие. Поскольку ноль и фаза сразу появятся на другой стороне провода. Но, если все-таки попробовать вставить вторую вилку, например, в розетку которая находится на противоположной стороне, то теоретически нам следует ожидать:

• В первом варианте теоретически произойти ничего не должно. Поскольку фаза на штекере одной из вилок вполне вероятно совпадет с фазой на второй розетке. Проще говоря, в нашей сети появится лишь дополнительный провод, при этом мы изменим лишь конфигурацию, однако на направления тока это не повлияет, он останется прежним.
• Во втором варианте, как и ожидается сеть не будет работать в нормальном режиме, поскольку фазные и нулевые провода в подключаемых между собой розетках не совпадают. Это приведет к возникновению аварийной ситуации в сети или короткому замыканию. В итоге мы получим повышение температуры и воспламенение изоляции, что может привести к возникновению пожара.
• Третий самый интересный вариант, который может произойти только в доме с 3-фазным питанием 380 В. В данной случае нет безопасного варианта с подключением розеток, поскольку каждая питается от разноименных фаз. Поэтому при попытке подключения 2-х розеток друг к другу вас ожидает: межфазное замыкание 3-фазной цепи или два 1-фазных коротких замыкания.

Безопасное подключение

Несмотря на то, что идея с подключением розетки к розетке немного странная и даже в какой-то степени абсурдная, но в некоторых ситуациях такая идея может принести пользу. Нередко в процессе восстановления питания многие опытные электрики используют данную схему, которая, стоит отметить, является лишь временной мерой.

Как избежать короткого замыкания при подключении розетки на два

Для обеспечения функциональности и комфорта каждый дом должен быть подключен к электрической сети. Проводить работы по подключению розеток должны только профессионалы, ведь любые недочеты могут привести к серьезным последствиям в виде замыкания проводки или возгорания.

Розетки могут быть подключены двумя способами:

• Отдельно;
• К одному источнику при помощи шлейфа.

Самой распространенной ошибкой во время подключения является соединение розеток с заземляющим проводом. В данном случае соединение должно выполняться только при помощи отдельного ответвления. Только так можно гарантировать надежность и безопасность контакта и избежать последствий в виде его случайного разрыва.

Как соединить розетки в доме

Если розетки в доме не соединять шлейфом, то работы могут растянуться на длительный период времени и потребовать не только специальных навыков, но и достаточно большого финансирования. Поэтому использование шлейфа является целесообразным и проверенным решением.

Его использование позволяет параллельно подключить все розетки к одной электрической сети и равномерно распределить между ними напряжение. В данном случае монтаж электропроводки можно выполнять, как открытым, так и закрытым способом.

Второй метод является более предпочтительным с эстетической точки зрения, в то время как устранять любые неполадки гораздо проще, если электропроводка видна не вооруженным глазом, а не спрятана в специальных коробах или под обоями.

Инструменты для проведения работ

Для того чтобы соединить между собой розетки в доме нужно использовать специальные инструменты.

Это:

• Лазерный или гидравлический уровень;
• Перфоратор;
• Отвертки;
• Кусачки;
• Канцелярский нож;
• Карандаш для выполнения разметки.

В процессе проведения работ важно не допустить еще одной распространенной ошибки. Все кабеля – нулевой, фазный и заземляющий, нужно подключать строго параллельно. При подключении рекомендуется использовать плоско-пружинный контакт, который позволит создать прочное соединение и избежать внезапного отключения розеток от сети.

Важно помнить о том, что метод соединения розеток шлейфом можно использовать только в случае гарантированной целостности нулевого проводника РЕ, играющего роль защитного элемента в системе. Во время выполнения работ следует обязательно обезопасить себя от возможного поражения электрическим током.

Какие общие ошибки возникают при подключении розетки на два

Установка и подключение новой розетки – процесс не сложный. Произвести его можно самостоятельно, выполняя последовательно следующие шаги:

Обесточить помещение

. Очень важно соблюдать правила безопасности, поэтому первым делом необходимо отключить электричество. Для этого в щитке электропитания все автоматические рычаги выключателей переводим в состояние «выкл.». В большинстве случаев это положение рычагов, направленное вниз. Если в вашем щитке автоматы не подписаны, определить, какой именно из них нужно выключить, придется самостоятельно. Для этого вам пригодится индикаторная отвертка. По очереди выключаем каждый автомат и проверяем наличие тока в сети. В крайнем случае можно попробовать отключить сразу все автоматы, но перед установкой обязательно нужно проверить наличие подключения к электропитанию также с помощью отвертки-индикатора;

Разбираем розетку

. Здесь нам пригодится отвертка. С ее помощь раскручиваем саморезы и разделяем лицевую часть моноблока и сам механизм;

Подготавливаем провода

. Вытягиваем их из подрозетника и при помощи бокорезов или пассатижей обрезаем их так, чтобы снаружи осталось примерно 10 см. Далее с концов проводки снимаем изоляцию, оставляя голые жилы примерно на 8-10 мм. Для удобства подключения загибаем провода так, чтобы оголенные жилы смотрели вверх;

Соединяем провода с розеткой

. Теперь необходимо поместить торчащие провода в клеммы моноблока. Провод фазы и рабочий ноль (чаще всего это провода коричневого и голубого цветов, но могут быть и другими) необходимо присоединить к двум крайним клеммам с разных сторон. Провод заземления (он всегда желто-зеленый) нужно разместить в центральной клемме розетки. После подведения всех проводов, затягиваем винты с помощью отвертки;

Закрепляем розетку

. Сначала устанавливаем механизм розетки, используя при этом строительный уровень, зачем прикручиваем его к подрозетнику крепежными винтами по бокам;

Устанавливаем лицевую панель

. Здесь все просто, прикладываем лицевую часть моноблока к механизму розетки и затягиваем с помощью винтов. В этом деле важно не затянуть шурупы слишком сильно, переборщив можно попросту повредить изделие. На этом установка завершена, можно обратно включать все автоматы в электрическом щитке и проверять работу розетки.
