Деревянные дома – это эстетично, стильно и уютно. Натуральное дерево способствует созданию благоприятного микроклимата в домашнем пространстве, благодаря чему в таких домах лучше дышится и крепче спится. Дома из дерева обладают множеством достоинств, поэтому им часто отдают предпочтение будущие домовладельцы. Но возведение комфортабельного и функционального деревянного дома требует определенного строительного опыта и соблюдения многих правил и технологий. Монтажу электросетей в деревянном доме следует уделить повышенное внимание, учитывая высокий уровень пожароопасности материала. О том, какие противопожарные меры следует соблюдать при обустройстве электропроводки в деревянном здании, как поэтапно проводить прокладку электрической проводки, и какие могут быть допущены ошибки при монтаже, мы подробно расскажем в этой статье.

Общие требования к проводке

Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.

Ввиду высокой пожароопасности древесины к монтажу электрической проводки в деревянном доме предъявляют особые требования. Важно, чтобы всеми работами по обустройству проводки в деревянном доме занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать.

Прокладку проводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку в деревянном доме вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Чтобы дополнительно избежать перегрева, полости кабель-каналов оставляют наполовину пустыми. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электрическая проводка в доме из дерева подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Для прокладки кабеля не рекомендуется использовать ПВХ-гофру. Электрический щиток должен быть изолирован от деревянных поверхностей. Идеальным вариантом будет установка щитка в комнате с перегородкой из негорючих материалов. Все рабочие приборы в электрической цепи должны быть оснащены автоматическими выключателями. Порог срабатывания такой системы зависит от допустимой токовой нагрузки.

Источник: https://dekor-i-interer.ru-land.com/stati/elektroprovodka-v-derevyannom-dome-vybor-kabeley-i-apparatury

Проводка в деревянном доме под штукатуркой. Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2.1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
2. Жилы обязательно должны быть медными.
3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
5. Правильно проводите расчет сечения токопроводящих жил кабеля . Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S , а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Проводка в деревянном доме в кабель канале. Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

Свопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов — ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм — для розеток;
• от 6 мм² — для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм — для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке.

Открытая электропроводка в деревянном доме пуэ. Нормативные документы

Устройство электропроводки в деревянном доме регламентируется тем же нормативным документом, что и для домов с другим материалом стен. Это ПУЭ-7 «Правила устройства электроустановок» и свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» .

ПУЭ — 7 7 . 1 . 38 — Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах , обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах , а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

СП 256.1325800.2016 —15.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565 :

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г2, электропроводки следует выполнять в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

Источник: https://stroyvsepodryad.info/stati/kak-pravilno-provesti-elektroprovodku-v-derevyannom-dome-elektroprovodka-v-derevyannom-dome

Скрытая электропроводка в деревянном доме под гипсокартоном. Проводка под наклеивающийся гипсокартон

Выравнивание стен этим способом берется за основу, если перепад плоскости не превышает 5 мм. В качестве клея чаще всего используется гипсовый раствор Перфликс.

Так как расстояние между базовой стеной и листами ГКЛ мизерное, то электропроводка под гипсокартоном проводится точно так же, как под штукатуркой. То есть, это скрытая проводка с укладыванием проводов в штробы.

Схема проводки

В первую очередь на базовой поверхности стены необходимо начертить схему укладки проводов, места установки розеток и выключателей. Обращаем ваше внимание на то, что электрический кабель должен укладываться только вертикально и горизонтально. И если вертикальные участки будут определяться в основном местом расположения выключателей и розеток, то горизонтальные проводятся под потолком или около пола на расстоянии от них на 10-20 см.

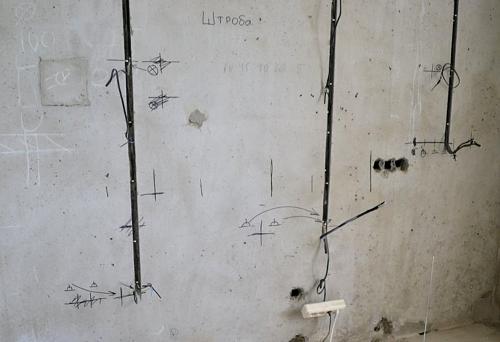

Штробление стены

Канавки (штробы) делаются по точно нанесенной схеме с помощью обычного перфоратора или болгаркой. Их глубина ничем не определяется. Главное, чтобы кабель полностью утонул в штробах.

В местах, где будут установлены розетки, выключатели или распаячные коробки, необходимо сделать круглые отверстия глубиною до 3,5 см. Это можно сделать дрелью и специальной насадкой – коронкой. Здесь важно точно подобрать диаметр коронки под диаметр отверстия.

Монтаж

Все готово, теперь как в обычном, так и деревянном доме можно делать проводку под гипсокартон по штробам. Каких-то особых крепежных деталей для этого не используют. Просто в разных точках для крепления кабеля штробы замазывают шпаклевкой.

Когда вся схема будет уложена, канавки полностью шпаклюются. После чего производится выравнивание стены листами ГКЛ. Необходимо перед монтажом каждого листа точно обозначить место установки выключателей и розеток. Потому что после окончания работ надо будет сделать в гипсокартоне сквозные отверстия под эти электрические приборы. Опять-таки для этого используется дрель с коронкой.

Кабель по деревянным конструкциям. Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

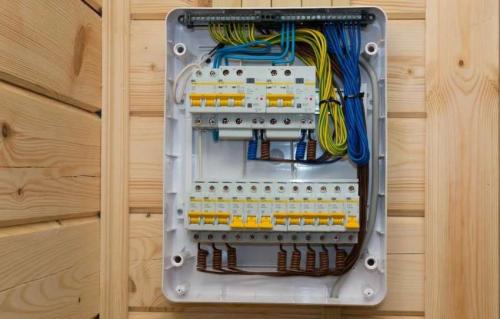

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

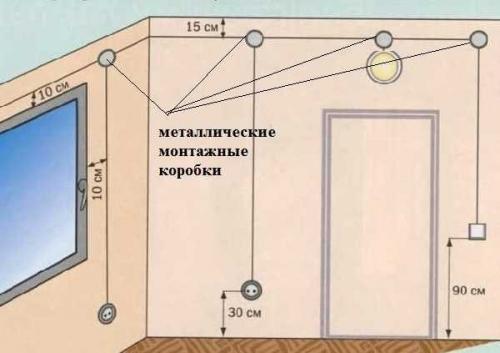

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

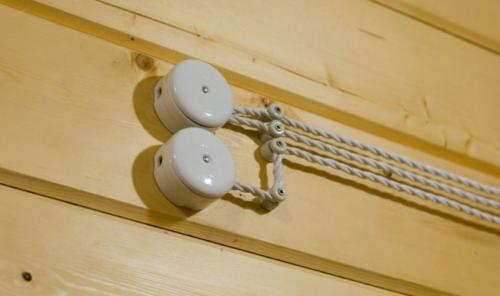

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную проводку в деревянном доме .

Проводка в плинтусе в деревянном доме. Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.
2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Проводка в деревянном доме своими руками. Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

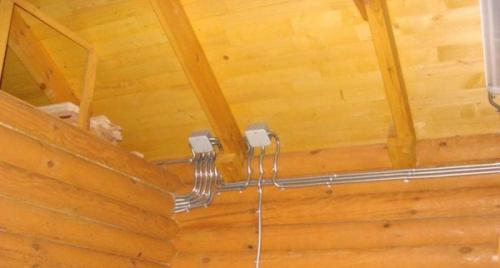

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках.  Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег. Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

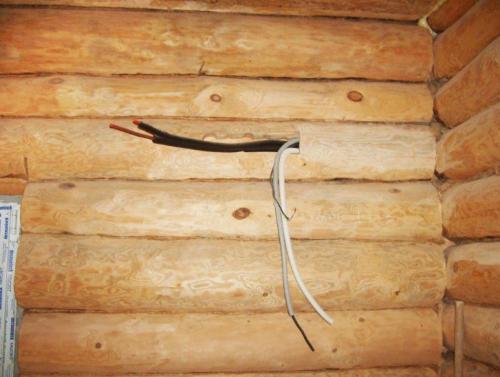

Прокладка кабеля по деревянным конструкциям пуэ. Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

• Деформация проводки на микроуровне.
• Температурные перепады.
• Повышение и понижение влажности воздуха.
• Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.
