Планируем электропроводку дачного домика. Монтируем заземляющее устройство

Электромонтажные работы снаружи дачного дома должны включать монтаж заземляющего устройства. Рассмотрим этот ответственный этап подробней в виде пошаговой инструкции.

Недалеко от места установки распределительного щита, на расстоянии 1-1,5 м от фасада постройки, в грунте выкапываются несколько траншей глубиной не менее 0,5 м. Три траншеи – в форме равностороннего треугольника с длинной стороны 2–3 м, одна – от ближайшей точки треугольника к фундаменту дома.

Планируем электропроводку дачного домика. Монтируем заземляющее устройство

В вершинах треугольника на глубину 1,5 м бурятся скважины. В них устанавливаются куски стального профиля (электроды) длиной 2,5-3 м (уголок 50х50 мм, швеллер, трубы). Их вбивают в землю на столько, чтобы над дном траншеи оставался выступ 15-20 см.
Скважины плотно забиваются грунтом.
Концы профилей соединяются привариваемыми шинами – отрезками стальной полосы 40(45)х 4(5) мм.
От электродов к дому по дну траншеи протягивается еще одна шина. Её длина рассчитывается как сумма длины и глубины траншеи плюс высота цоколя фундамента над землей. Кроме того, следует добавить запас 10-15 см на выполнение загибов.
Шина заземления должна плотно прилегать к фундаменту, к которому её притягивают стальными анкерами.
Перед засыпкой траншей сварные стыки прокрашивают антикоррозийным составом с высоким содержанием цинка. В противном случае они могут быть разрушены коррозией всего за несколько сезонов.
К выведенному на фундамент концу шины заземления на два болта фиксируется конец кабеля заземления. Его второй конец заводится в дом, где подключается к корпусу и заземляющей колодке (планке) распределительного щита.

Кабель от дома до бани по воздуху. Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

Воздушная проводка кабеля на монтажном тросике в защитной гофре Источник samelectrik.ru

По фасаду.

Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

Не подвергается воздействию УФ-излучения и ветра.

Какой провод нужен для проводки на даче. Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Источник: https://krasivyj-ogorod.zelynyjsad.info/stati/vse-shemy-elektroprovodok-na-dache-svoimi-rukami-sostavlenie-shemy-do-montazha

Схема проводки на даче. Определение способа прокладки проводников

Прокладка электропроводки на даче начинается с выбора технологии монтажа. Решение о том, прокладывать кабели скрытым или открытым способом, принимают, учитывая материал, из которого сделан дачный домик:

Согласно нормативам, если стены сделаны из горючих материалов (брус, бревно), то желательно выполнить наружный монтаж электропроводки на изоляторах. При скрытой прокладке за деревянной обшивкой, или при монтаже кабелей в толще каркасных стен необходимо укладывать все проводники в трубах и/или коробах из негорючего материала. Оболочка проводов должна быть также изготовлена из материалов, не поддерживающих горение.
Если же стены и перекрытия дачного домика изготовлены из негорючего материала (кирпич, пено- или газобетон), то вполне допустим традиционный скрытый монтаж кабеля — в штробе или в толще штукатурного слоя.

Вариант наружной электропроводке на даче

Монтаж скрытой электропроводки на даче

Составление схемы

На следующем этапе инженеры-проектировщики составляют схему электроснабжения и формируют спецификацию материалов для монтажа проводки. При этом рассчитывается количество осветительных приборов, розеток и выбираются точки для их размещения в комнатах.

На этапе электротехнических расчетов инженеры вычисляют суммарную мощность приборов, которые будут подключения к электросети. С учетом полученных значений определяют оптимальный материал/сечениепроводников, которые будут использованы. Также составляется перечень оборудования для щитка — УЗО, автоматы и т.д.

Отдельно рассчитываются характеристики контуров заземления и выбирается их конфигурация. Все полученные данные сводятся в единую схему. Которой и руководствуются при монтаже электропроводки в дачном доме.

Вариант схемы для монтажа электропроводки на даче

Подключение к опоре ЛЭП

Ввод кабеля в здание может быть оформлен двумя способами:

Подземная прокладка выполняется с помощью кабелей ВВГ, уложенных в трубы ПНД для защиты от влаги и механических повреждений. Если используется ВБбШв в бронированной оболочке, трубу можно не использовать — проводник прокладывается непосредственно в траншее и засыпается замлей.
Воздушная прокладка производится с применением СИП-кабеля. От воздушной линии электропередач делается отвод с применением кабельных зажимов, затем проводку протягивается по воздуху к зданию (если длина пролета превышает 25 метров — нужно ставить дополнительную опору). Для крепления на фасаде используются анкерные зажимы или трубостойка. При этом на фасаде монтируется влагозащищенная распределительная коробка для соединения с кабелем, который и заводится внутрь здания.

Ввод электричества в здание воздушным путем

Ввод кабеля в здание подземным путем

Электромонтажные работы

Перед выполнением электромонтажных работ на даче вначале на все поверхности наносится разметка, по которой и будут проложены кабели. Разметка выполняется согласно схеме, которая была подготовлена на этапе проектирования.

В доступном месте на высоте не менее 0,5 м от уровня пола, монтируется электрощит, в котором устанавливаются приборы защиты и шины заземления. К электрощиту и прибору учета подводится кабель от распределительной коробки, а место подключения пломбируется представителями надзорных органов.

Скрытый монтаж

Затем выполняются монтажные работы:

В стенах формируются штробы — каналы, внутри которых будут проложены кабели. Для штробления могут использоваться перфораторы или болгарки, но наши мастера применяют профессиональные штроборезы с алмазными дисками и подключаемыми пылесосами.
С помощью коронок с алмазным напылением формируются углубления, в которые монтируются подрозетник и пластиковые основания для встроенных выключателей. Габариты углублений выбирают с учетом того, какие электроприборы будут устанавливаться (не у всех из них размеры стандартные).
После закрепления распределительных коробок и подрозетников в штробах прокладывают проводники, фиксируя их раствором либо специальными хомутами. В зависимости от типа используемых проводов допускается монтаж в гофортрубах или без них.
Проложенные кабели подключаются к электрощиту, розеткам и выключателям.

Штробление стен перфаратором

Наружная прокладка проводников

В дачных домах из горючих материалов проводники с негорючей оболочкой прокладывают снаружи. Для прокладки можно использовать гофротрубы, плинтуса или короба с крышками.

Также возможен монтаж витого провода на керамических роликовых изоляторах. Помимо хороших показателей огнестойкости такая электропроводка еще и стильно смотрится, органично вписываясь в дизайн деревянного дома. основной минус такого способа прокладки — высокая стоимость комплектующих.

После завершения монтажных работ электросеть на даче проверяют и испытывают. Только после успешного прохождения всех испытаний и устранения дефектов коммуникации в дачном домике можно безопасно эксплуатировать.

Уличная проводка на даче. Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html . На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Кабель для воздушной линии на даче. Разновидности электро-кабеля

Для прокладки наружной проводки на улице применяют следующие основные виды электрических проводов:

СИП. Это стандартный силовой уличный кабель номиналом до 1000 В. В составе кабеля расположена группа алюминиевых проводников с индивидуальной изоляционной оболочкой. Характерная черта – внешняя оболочка черного цвета. Достоинство – надежность и компактность при воздушном монтаже.

Кабель СИП для наружной проводки Источник etm.ru

АВБбШв и ВБбШв. Бронированный кабельный проводник на основе алюминиевых и медных жил, соответственно. Предназначен для прокладки электросети в грунте без дополнительной защитной структуры. Плюсы – стальная оболочка, разные оттенки оболочек жил, термо- и влагостойкость, 30-летний срок службы. Минусы – неудобный монтаж из-за повышенной жесткости.
NYY. Универсальный кабель для наружного и внутреннего применения. Комплектуется как медными, так и алюминиевыми жилами. Проводится как по воздуху, так и в грунте. Преимущества – водо- и огнестойкость, цветная изоляция жил, ПВХ-оболочка черного оттенка, долговечность до 30 лет. Выпускается многими производителями, соответствует международным требованиям и достойно конкурирует с ВБбШв.
NYM. Еще один проводник универсального применения. Отличается повышенной стойкостью к УФ-излучению. Характерные черты – устойчивость к термоперепадам и воздействию открытого пламени, прочность, водостойкость, круглое сечение. Кабель допускается закладывать в штукатурку и бетон.

Монтаж электропроводки в дачном доме. Моножильный vs многожильный провод

Очень часто возникают споры о том, какой кабель или провод прокладывать при организации электропроводки в доме: моножильный или многожильный. Приведем несколько утверждений, которые помогут понять преимущества и недостатки одного и другого подхода.

Для стационарной проводки однозначно надо выбирать одножильный кабель, так как он имеет более высокую механическую прочность.
Площадь контакта с многопроволочными проводами и однопроволочными отличается в разы. Поэтому, многопроволочные провода больше подвержены воздействию атмосферного кислорода и влажности. Из-за этого образуются оксидные пленки, нарушающие контакт.
Применение многожильных гибких проводов оправдано только тогда, когда требуется подключить светильники, в которых периодически надо будет менять лампы, тогда гибкость провода будет полезной.
Все соединения многожильных проводов должны производиться только после того, как на них одет и обжат клещами специальный наконечник, который приведет в порядок конец многожильного провода для его последующего соединения с электроустановками или с другими проводами.

В современном электротехническом мире выросла целая когорта электриков, которые ведут монтаж стационарной электропроводки гибким проводом, в большинстве случаев которым выступает популярный провод ПВС. Давайте прочитаем с технической документации назначение этого провода, о котором написали инженеры-разработчики, среди которых дураков мало. Итак, провод ПВС предназначен для присоединения установок бытового назначения: стиральных машин, холодильников, электроприборов, электроинструментов, средств малой механизации для садоводства, а также для изготовления различных удлинителей. Ни одного слова о стационарной прокладке его нет, так как он был задуман не для этого.

В клеммах многожильные провода просто плющит

Этот провод имеет двойную и хорошую изоляцию, очень удобен в работе, так как легко сгибается и укладывается в штробы. С ним работать комфортно. Но давайте разберемся с главным вопросом. Что главнее? Удобство работы электриков или долговечность и безопасность проводки? Электрики, работающие для прокладки магистралей с ПВС, могут даже дать гарантию в 10 лет на свою проводку. Но подвох в том, что проводка должна служить не 10 лет, а гораздо больше 30 и даже 50 лет. После того, как проводка смонтирована, пройдет пару лет, и хозяин дома забудет про гарантии электриков, а места соединения гибкого провода будут продолжать разрушаться под воздействием кислорода и влажности.

Авторы статьи требуют от читателей уяснить очень простое правило – стационарная прокладка электропроводки должна осуществляться только кабелем и только с цельной жилой (моножилой). Применение гибких проводов (типа ПВС) допустимо только для подключения светильников, например за подвесными потолками. О том, какие следуют применять кабели и провода в обустройстве электропроводки, будет сказано в следующей отдельной главе нашей статьи.

Прокладка кабеля на дачном участке. Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2

Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать .

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

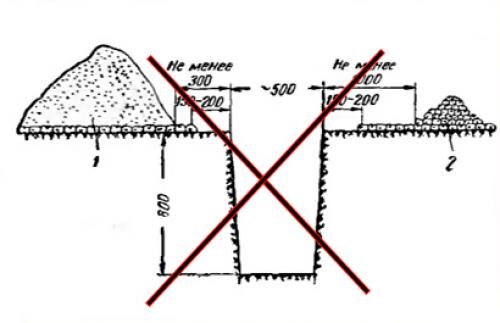

Ошибка №3

С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Планируем электропроводку дачного домика. Монтируем заземляющее устройство 20

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях - проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.
