Монтаж проводки в доме. Какой должна быть разводка

Монтаж проводки в доме. Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура. Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/montazh-provodki-v-dome-kak-pravilno-razvesti-provodku-v-chastnom-dome-svoimi-rukami

Монтаж электропроводки схемы. Проект электропроводки

Работы с электричеством в частном доме начинаются с проекта, но это не какой-то строгий документ, без которого дом не подключат к электросетям. Проект нужен именно вам для монтажа проводки. Необязательно делать подробный и выверенный до миллиметра чертеж, достаточно и примерного эскиза. Обозначьте на нем, где и какие электроприборы предполагаете ставить и какое освещение планируете в каждой комнате.

Работать с электричеством опасно. Эта статья поможет разобраться в деталях подключения проводки в частном доме, но если у вас нет в этом опыта — обратитесь к профессионалам . И помните о технике безопасности, она обязательна для всех:

• отключите электричество, когда ведете кабели от щитка и устанавливаете розетки
• надевайте диэлектрические перчатки и берите инструменты с прорезиненными рукоятками
• обеспечьте хорошее освещение: работайте в светлое время суток и используйте налобный фонарик
• даже обесточенные кабели кладите так, чтобы отдельные жилы не касались друг друга

Когда проект готов, посчитайте суммарную мощность электроприборов в доме. Это необходимо, чтобы определить номинальный ток для вводного автомата .

Все электроприборы и светильники, которые обозначены на плане, нужно объединить в группы по назначению и расположению. Например, освещение — первая группа, розетки в комнатах — вторая, розетки на кухне — третья. Для каждой группы нужно делать свою проводку. Она будет отличаться толщиной провода и номиналом защитных автоматов и УЗО .

Андрей Литвинчук

Толщину кабеля рассчитывают исходя из мощности подключаемых приборов. Например, для кухонной техники суммарно нам нужно 10 КВт. Под такую мощность закладываем кабель сечением 6,0 мм². Этот кабель идет не от щитка к каждой розетке, а от щитка до кухонной распределительной коробки. В коробке к нему подключаются кабели меньшего сечения. Например, на кухне планируется ставить 6 розеток. В этом случае логично распределить приходящую линию на две — по 3 розетки на каждой. На обе линии пойдет кабель 2,5 мм².

Для розеток в комнатах в большинстве случаев достаточно медного кабеля сечением 2,5 мм². Под кондиционер лучше запланировать отдельную линию. Это и безопаснее (нет лишней нагрузки на общую проводку), и красивее: провода, тянущиеся от розетки к блоку под потолком, точно не улучшают вид комнаты. К отдельной линии кондиционер подключают напрямую: кабель соединяют в распределительной коробке. Как вариант: вместо коробки можно сделать розетку и установить ее максимально близко к внутреннему блоку кондиционера.

Пример непродуманного подключения кондиционера. Источник: lemzspb.ru

Когда с сечением проводов и распределением электроприборов по группам станет все понятно, составьте схему электрощита. Для защиты проводки в комнатах (розетки и освещение) подходит обычный автомат. Для влажных помещений и мощных приборов (электроплита, водонагреватель, котел обогрева) необходимо УЗО. При составлении схем электрощита и электроснабжения нужно учитывать тип заземления, который планируете делать в доме.

Для примера составим схему электрощита в типовом одноэтажном доме. Что имеем: электричество нам нужно для спальни, кухни-гостиной, санузла, электрического отопления и нагрева воды для ванной и кухни отдельным водонагревателем.

Электрическое отопление — это отдельная линия, зачастую трехфазная. Защищается оно четырехполюсным УЗО , а линия идет напрямую от щитка к котлу.

Для кухни-гостиной сделаем две отдельные линии: одну — для электроплиты, другую — для розеток. Для их защиты достаточно автоматических выключателей.

В санузле поставим на одну линию розетки, а на другую — освещение. Обе защитим УЗО.

Заземление выбираем по типу TN-C-S, для него рядом с домом нужно будет сделать контур заземления .

Схема щитка для одноэтажного дома с подключением трех фаз

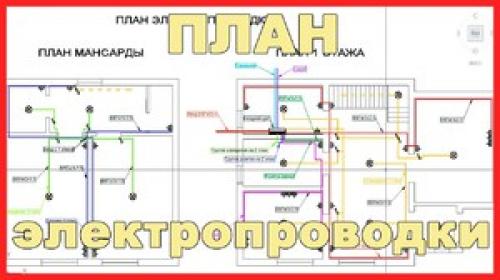

Когда схема щитка будет готова, нужно будет составить схему проводки в помещениях. Начертите план дома. Если в доме несколько этажей, сделайте отдельный план для каждого. Укажите на плане расстановку мебели и домашней техники — чтобы не получилось так, что выключатели окажутся замурованными за шкафами. Обозначьте освещение и розетки. Соедините эти точки с электрощитом линиями, не забыв подписать, что где находится.

Монтаж электропроводки в квартире своими руками. Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

• схема электросети позволит заранее спланировать необходимое оборудование и средства;
• наличие схемы позволит точно определить мощность входного ввода;
• чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
• схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками . Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.

Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.

Рис. 4. Схема электроснабжения двухкомнатной квартиры

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.

Рисунок 5. Пример схемы электроснабжения для трехкомнатной квартиры

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.

Монтаж электропроводки своими руками: схемы. Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белый проводок — к верхнему контакту УЗО (то есть к фазе);
   • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше.

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Технология монтажа электропроводки. Моножильный vs многожильный провод

Очень часто возникают споры о том, какой кабель или провод прокладывать при организации электропроводки в доме: моножильный или многожильный. Приведем несколько утверждений, которые помогут понять преимущества и недостатки одного и другого подхода.

• Для стационарной проводки однозначно надо выбирать одножильный кабель, так как он имеет более высокую механическую прочность.
• Площадь контакта с многопроволочными проводами и однопроволочными отличается в разы. Поэтому, многопроволочные провода больше подвержены воздействию атмосферного кислорода и влажности. Из-за этого образуются оксидные пленки, нарушающие контакт.
• Применение многожильных гибких проводов оправдано только тогда, когда требуется подключить светильники, в которых периодически надо будет менять лампы, тогда гибкость провода будет полезной.
• Все соединения многожильных проводов должны производиться только после того, как на них одет и обжат клещами специальный наконечник, который приведет в порядок конец многожильного провода для его последующего соединения с электроустановками или с другими проводами.

В современном электротехническом мире выросла целая когорта электриков, которые ведут монтаж стационарной электропроводки гибким проводом, в большинстве случаев которым выступает популярный провод ПВС. Давайте прочитаем с технической документации назначение этого провода, о котором написали инженеры-разработчики, среди которых дураков мало. Итак, провод ПВС предназначен для присоединения установок бытового назначения: стиральных машин, холодильников, электроприборов, электроинструментов, средств малой механизации для садоводства, а также для изготовления различных удлинителей. Ни одного слова о стационарной прокладке его нет, так как он был задуман не для этого.

В клеммах многожильные провода просто плющит

Этот провод имеет двойную и хорошую изоляцию, очень удобен в работе, так как легко сгибается и укладывается в штробы. С ним работать комфортно. Но давайте разберемся с главным вопросом. Что главнее? Удобство работы электриков или долговечность и безопасность проводки? Электрики, работающие для прокладки магистралей с ПВС, могут даже дать гарантию в 10 лет на свою проводку. Но подвох в том, что проводка должна служить не 10 лет, а гораздо больше 30 и даже 50 лет. После того, как проводка смонтирована, пройдет пару лет, и хозяин дома забудет про гарантии электриков, а места соединения гибкого провода будут продолжать разрушаться под воздействием кислорода и влажности.

Авторы статьи требуют от читателей уяснить очень простое правило – стационарная прокладка электропроводки должна осуществляться только кабелем и только с цельной жилой (моножилой). Применение гибких проводов (типа ПВС) допустимо только для подключения светильников, например за подвесными потолками. О том, какие следуют применять кабели и провода в обустройстве электропроводки, будет сказано в следующей отдельной главе нашей статьи.

Монтаж электропроводки в трубах. Для чего провода прокладывают в трубах

1. Механическая защита электропроводки. Силовой кабель может проходить в грунте, где на него оказывается постоянное давление. В районе прокладки могут проводиться регулярные работы с использованием механизмов. Например — обработка металла, дробление камня. Осколки, при попадании в оболочку провода, повредят ее, вызвав короткое замыкание.
2. Пожарная защита проводки. Если управляющие или силовые кабели проложены открытым способом в помещении, где есть зоны высокой температуры, монтаж проводки в металлических трубах обязателен. Пример: мастерская, в которой ведутся сварочные работы и обработка металла.Электропроводка на кухне, расположенная в непосредственной близости от поверхности электроплиты.
3. Пожарная защита помещения от электропроводки. Обратный случай. Если провод по какой-то причине загорится, от него огонь будет распространяться по всему помещению. Особенно это актуально в деревянных постройках. Правила устройства электроустановок в таких не требуют обязательной укладки провода в трубу, достаточно негорючей оболочки и отсутствия прямого касания с возгораемой поверхностью. Разве что при проходе через стену, необходима стальная оболочка.Но практика показывает, что в закрытых полостях (под полом, в перекрытиях, на чердаке) прокладка силового кабеля в металлической трубе на порядок безопаснее.Разумеется, распределительные и распаячные коробки также изготавливаются из металла.
4. Защита от агрессивной среды и атмосферных явлений. Дождь, мороз, выхлопные газы в гараже, наконец — яркое солнце, не продлевают жизнь даже самой прочной оболочке кабеля. Упрятав его в трубопровод, вы фактически обеспечиваете скрытый монтаж, причем прямо на улице.
5. И, наконец, декоративное решение. Современные тенденции в дизайне предлагают использовать трубопроводы с электросетями в качестве особого стиля «лофт». То есть вы организуете в жилом доме обстановку промышленного объекта.Кроме того, есть винтажное направление в оформлении помещений. Часто в деревянных коттеджах, прокладка кабеля в трубах решает две задачи: декоративную, и обеспечение пожарной безопасности.
   Существуют негорючие оболочки из иных материалов, но их стоимость не ниже стальных. Поэтому их использование теряет смысл.

Монтаж электропроводки в частном доме. Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

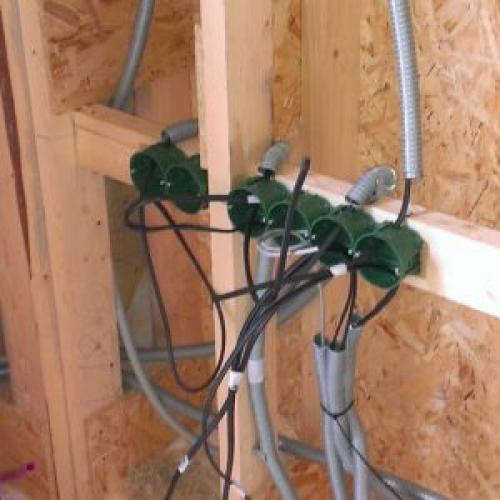

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
• монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
• при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
• металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
• соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
• все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
• места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
• части электропроводки, содержащие металл, защищаются от различных факторов среды;
• цветовое сочетание жил кабеля должно совпадать для однотипных жил;
• номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
• кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.
