Электропроводка на даче своими руками. Разводка электропроводки на даче: тонкости монтажа

Электропроводка на даче своими руками. Разводка электропроводки на даче: тонкости монтажа

Не будем ходить вокруг да около, а перейдем прямо к делу и рассмотрим монтаж электропроводки на даче своими руками в виде определенной последовательности работ.

1. Составление проекта. На бумаге его делать совсем не нужно – это дело надо оставить инженерам и прочим любителям бумажной волокиты. Все, что здесь понадобится сделать, это просто определиться с местом установки розеток, выключателей и осветительных приборов. Просто ходим по комнатам и рисуем на стенке кружочки, в которых ставим буковки, соответствующие тому или иному прибору. К примеру, там, где розетка, в кружочке пишем букву «Р», а там, где выключатель, букву «В».
2. На следующем этапе в отмеченных местах монтируем розетки, выключатели или осветительные приборы. Следует понимать, что их монтаж осуществляется не полностью – на этой стадии решения вопроса, как провести электропроводку на даче своими руками, их нужно просто закрепить в отведенном для них месте.



   Как сделать электропроводку на даче своими руками фото

3. Дальше следует позаботиться об установке коммутационных коробок. Выше мы уже говорили о том, что от розеток и выключателей провод нужно прокладывать строго вертикально – так вот, коммутационные коробки следует монтировать под потолком или над полом как раз напротив них. Исключением являются только последние в цепи розетки – над ними коммутационная коробка не требуется. Также в коммутации проводов возникает необходимость и в том случае, если в одном помещении будет прокладываться не одна, а две и более ветки проводов.
4. Установка кабель каналов. Здесь все достаточно просто – они прибиваются или прикручиваются к стене в тех местах, где будет прокладываться провод. По сути, здесь нужно будет только правильно соединить дорожками из кабель каналов розетки, выключатели и коммутационные коробки.
5. Когда будет покончено с кабель каналами в каждой отдельно взятой комнате – они сводятся в единую распределительную коробку, откуда отдельным кабель каналом прокладывается дорожка к электрическому счетчику, а вернее к распределительному щитку, в котором располагаются автоматические выключатели.



   Электропроводка в дачном доме фото

6. Следующим этапом работ, который предусматривает решение вопроса, как сделать электрическую проводку на даче, является прокладка провода. Здесь сказать можно только одно – если вы смогли проложить кабель каналы, то наверняка в вашей голове уже нарисовалась и электрическая схема дачной проводки. А это означает только одно – проложить провода для вас не составит никакого труда.

Электропроводка на даче в деревянном доме. Основные требования к электропроводке в деревянном доме

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

• Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
• Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
• Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ,  ее рассматривать не следует.

Уличная проводка на даче. Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

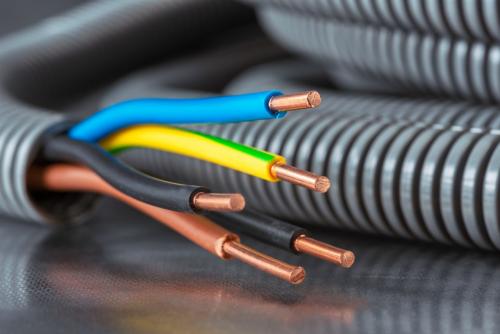

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html . На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Электропроводка в деревянном доме своими руками. Электрика в каркасном доме

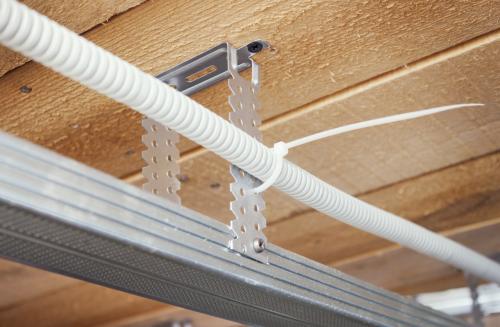

Здесь допускается скрытая проводка, потому что из горючих материалов в таком доме только несущие стойки. Но провода нужно укладывать в трубах из негорючих материалов: гофрах из ПВХ или металлических рукавах .

Гофры из ПВХ дешевле, но лучше не экономить и выбрать металлические. Под обшивку каркасного дома могут забраться мыши или крысы. Если они перегрызут пластиковую трубу с кабелем, случится пожар. А металлическая труба им явно не по зубам.

Александр Воробьев

До сих пор ведутся споры, что важнее: СП ( Свод правил ) или ПУЭ ( правила устройства электроустановок ). Но ПУЭ с его жесткими требованиями так и не был принят, а основным отраслевым нормативным документом стал Свод правил (конкретнее — СП 256.1325800.2016). СП, в отличие от ПУЭ, допускает монтаж скрытой проводки в каркасных домах. Сам кабель должен иметь негорючую оплетку — выбирайте ВВГнг , произведенный по ГОСТу.

Монтаж нужно делать до обшивки каркаса внутренней отделкой. Размечайте положение проводки так, чтобы она была закрыта негорючим утеплителем. Для этого отверстие под трубу с кабелем сверлите в середине несущей стойки каркаса.

Трассу укладывайте так, что у нее был небольшой уклон. Это тоже требование безопасности: в гофре может накопиться конденсат, нужно дать ему возможность свободно стекать и не застаиваться.

Проводку в доме из дерева — каркасном или полностью деревянном — лучше рассчитывать с запасом. При недостаточной площади сечения и большой нагрузке кабель раскалится, у него расплавится изоляция, а это чревато пожаром.

Источник: https://stroyvsepodryad.info/novosti/elektroprovodka-v-derevyannom-dome-svoimi-rukami-kak-provesti-elektriku-v-chastnom-dome

Разводка электрики своими руками. Последовательность работ при разводке электрики в доме

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, – самое время начинать работы.

Последовательность действий такая:
• Определение типа ввода – однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом – воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления.

Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых – розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения . Такой же подход и в каждой из комнат.

Источник: https://stroika-i-remont.info/stati/razvodka-elektriki-shema-varianty-soedineniya-elementov-v-elektricheskih-cepyah

Схема электропроводки на даче. Определение способа прокладки проводников

Прокладка электропроводки на даче начинается с выбора технологии монтажа. Решение о том, прокладывать кабели скрытым или открытым способом, принимают, учитывая материал, из которого сделан дачный домик:

• Согласно нормативам, если стены сделаны из горючих материалов (брус, бревно), то желательно выполнить наружный монтаж электропроводки на изоляторах. При скрытой прокладке за деревянной обшивкой, или при монтаже кабелей в толще каркасных стен необходимо укладывать все проводники в трубах и/или коробах из негорючего материала. Оболочка проводов должна быть также изготовлена из материалов, не поддерживающих горение.
• Если же стены и перекрытия дачного домика изготовлены из негорючего материала (кирпич, пено- или газобетон), то вполне допустим традиционный скрытый монтаж кабеля — в штробе или в толще штукатурного слоя.

Вариант наружной электропроводке на даче

Монтаж скрытой электропроводки на даче

Составление схемы

На следующем этапе инженеры-проектировщики составляют схему электроснабжения и формируют спецификацию материалов для монтажа проводки. При этом рассчитывается количество осветительных приборов, розеток и выбираются точки для их размещения в комнатах.

На этапе электротехнических расчетов инженеры вычисляют суммарную мощность приборов, которые будут подключения к электросети. С учетом полученных значений определяют оптимальный материал/сечениепроводников, которые будут использованы. Также составляется перечень оборудования для щитка — УЗО, автоматы и т.д.

Отдельно рассчитываются характеристики контуров заземления и выбирается их конфигурация. Все полученные данные сводятся в единую схему. Которой и руководствуются при монтаже электропроводки в дачном доме.

Вариант схемы для монтажа электропроводки на даче

Подключение к опоре ЛЭП

Ввод кабеля в здание может быть оформлен двумя способами:

• Подземная прокладка выполняется с помощью кабелей ВВГ, уложенных в трубы ПНД для защиты от влаги и механических повреждений. Если используется ВБбШв в бронированной оболочке, трубу можно не использовать — проводник прокладывается непосредственно в траншее и засыпается замлей.
• Воздушная прокладка производится с применением СИП-кабеля. От воздушной линии электропередач делается отвод с применением кабельных зажимов, затем проводку протягивается по воздуху к зданию (если длина пролета превышает 25 метров — нужно ставить дополнительную опору). Для крепления на фасаде используются анкерные зажимы или трубостойка. При этом на фасаде монтируется влагозащищенная распределительная коробка для соединения с кабелем, который и заводится внутрь здания.

Ввод электричества в здание воздушным путем

Ввод кабеля в здание подземным путем

Электромонтажные работы

Перед выполнением электромонтажных работ на даче вначале на все поверхности наносится разметка, по которой и будут проложены кабели. Разметка выполняется согласно схеме, которая была подготовлена на этапе проектирования.

В доступном месте на высоте не менее 0,5 м от уровня пола, монтируется               электрощит, в котором устанавливаются приборы защиты и шины заземления. К электрощиту и прибору учета подводится кабель от распределительной коробки, а место подключения пломбируется представителями надзорных органов.

Скрытый монтаж

Затем выполняются монтажные работы:

• В стенах формируются штробы — каналы, внутри которых будут проложены кабели. Для штробления могут использоваться перфораторы или болгарки, но наши мастера применяют профессиональные штроборезы с алмазными дисками и подключаемыми пылесосами.
• С помощью коронок с алмазным напылением формируются углубления, в которые монтируются подрозетник и пластиковые основания для встроенных выключателей. Габариты углублений выбирают с учетом того, какие электроприборы будут устанавливаться (не у всех из них размеры стандартные).
• После закрепления распределительных коробок и подрозетников в штробах прокладывают проводники, фиксируя их раствором либо специальными хомутами. В зависимости от типа используемых проводов допускается монтаж в гофортрубах или без них.
• Проложенные кабели подключаются к электрощиту, розеткам и выключателям.

Штробление стен перфаратором

Наружная прокладка проводников

В дачных домах из горючих материалов проводники с негорючей оболочкой прокладывают снаружи. Для прокладки можно использовать гофротрубы, плинтуса или короба с крышками.

Также возможен монтаж витого провода на керамических роликовых изоляторах. Помимо хороших показателей огнестойкости такая электропроводка еще и стильно смотрится, органично вписываясь в дизайн деревянного дома. основной минус такого способа прокладки — высокая стоимость комплектующих.

После завершения монтажных работ электросеть на даче проверяют и испытывают. Только после успешного прохождения всех испытаний и устранения дефектов коммуникации в дачном домике можно безопасно эксплуатировать.

Замена проводки на даче. Особенности электропроводки на даче своими руками

Монтаж электропроводки на даче во многом похож на электропроводку в доме, но они имеют некоторые отличия. Например, линии электропередач (ЛЭП) на дачных массивах старые, другая особенность — это в том, что много дач используется для сезонного проживания.

Старые ЛЭП были рассчитаны на меньшую нагрузку, чем та которую используют в последние годы. Число используемых электроприборов и их мощность была меньше, чем в настоящее время и ЛЭП уже не выдерживают большую нагрузку. В результате случается резкое падение напряжения сетей или его полное отключение.

Также дополнительной нагрузкой ЛЭП является постройка новых дач, коттеджей. Таким образом, сделанная электропроводка на даче своими руками выполняется с учетом этих особенностей и должна противостоять перепадам напряжения в сети. Обязательным условием электропроводки на даче должно быть применение автоматических выключателей и УЗО.

Влияние влаги на проводку

Важная особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной является и защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?
