Наружная проводка в кабель-канале на даче. Плюсы и минусы внешней проводки

Наружная проводка в кабель-канале на даче. Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Замена проводки на даче. Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html . На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Источник: https://krasivyj-ogorod.zelynyjsad.info/stati/provodka-na-dache-svoimi-rukami-dlya-chaynikov-osobennosti-elektroprovodki-na-dache-svoimi

Воздушная прокладка кабеля на даче. Прокладка кабеля воздушным способом

Прокладка кабеля воздушным путем предполагает использование кабельных опор, парапетных стоек (стоечных опор или мачт), устанавливаемых на крышах зданий, а также различных видов открытых кабельных сооружений (эстакады, галереи и др.).

Прокладка кабеля воздушным путем по опорам и мачтам

Воздушный кабель прокладывается по опорам/мачтам/стойкам с использованием отдельного несущего элемента (троса) либо без него. Несущий элемент не применяется для кабелей типа ВВСГ, АПвП-1Т, ТППэпт и подобных им, т. к. в их конструкции он уже присутствует (в случае с кабелем АПвП-1Т — многопроволочный стальной трос).

Опоры, стойки и мачты могут иметь различную конструкцию, которая зависит от типа прокладываемой кабельной продукции, климатических условий в регионе, каких-либо особых требований, предъявляемых к кабельной системе (например, противопожарная безопасность).

К воздушной проводке кабеля силового при использовании отдельных несущих элементов предъявляются следующие требования:

• Крепление троса к опорам/мачтам/стойкам производится при помощи анкерных зажимов или других типов крепежной арматуры. Металлические компоненты кабельной линии заземляются. • Стрела провеса несущего элемента после монтажа кабеля должна находиться в пределах 1/40 … 1/60 длины пролета (расстояние между опорами). • Крепление кабеля к тросу осуществляется при использовании пластиковых или металлических подвесов, монтируемых по всей длине кабеля каждые 50–100 см. • Все металлические компоненты линии (трос, крепежная арматура и т. д.), вне зависимости от наличия гальванического покрытия, обрабатываются смазкой (к примеру, солидол) для защиты от коррозии.

Требования к прокладке кабелей связи по опорам/мачтам/стойкам примерно такие же, как и в случае с силовыми кабелями. Здесь также могут использоваться несущие элементы. Существуют кабели связи со стальным тросом в конструкции (например, КСПЗПт), не требующие применения несущих элементов. Стоит отметить, что прокладка воздушной линии кабелем связи допустима при условии емкости кабельной продукции до 100 пар. При этом кабели емкостью до 30 пар можно прокладывать по стойкам и мачтам, устраиваемых на крышах зданий и сооружений.

Воздушная проводка кабеля по открытым кабеленесущим системам

Под «открытыми» понимаются кабельные сооружения (эстакады, галереи и т. п.), устраиваемые на открытом воздухе. При прокладке кабелей по открытым кабеленесущим системам во внимание принимают следующие моменты:

• Устройство защиты от прямого контакта с солнечным излучением. Необходимо в случае, если внешний защитный шланг кабеля не рассчитан на эксплуатацию под прямыми солнечными лучами. В качестве защиты могут использоваться козырьки или кабеленесущие сооружения с крышкой. • Прокладка воздушной линии кабелем без брони должна осуществляться с использованием дополнительных конструктивных элементов, которые обеспечат защиту проводников от механических повреждений. • Кабели с алюминиевой или свинцовой оболочкой требуют использования эластичной подкладки (например, из резины или ПВХ) в местах жесткого крепления (на поворотах трассы, у концевых, соединительных муфт и т. д.). • Укладка кабелей производится с некоторым (1–2 %) запасом по длине. Для этого они укладываются в кабеленесущей конструкции «змейкой».

Схема электропроводки на даче. Определение способа прокладки проводников

Прокладка электропроводки на даче начинается с выбора технологии монтажа. Решение о том, прокладывать кабели скрытым или открытым способом, принимают, учитывая материал, из которого сделан дачный домик:

• Согласно нормативам, если стены сделаны из горючих материалов (брус, бревно), то желательно выполнить наружный монтаж электропроводки на изоляторах. При скрытой прокладке за деревянной обшивкой, или при монтаже кабелей в толще каркасных стен необходимо укладывать все проводники в трубах и/или коробах из негорючего материала. Оболочка проводов должна быть также изготовлена из материалов, не поддерживающих горение.
• Если же стены и перекрытия дачного домика изготовлены из негорючего материала (кирпич, пено- или газобетон), то вполне допустим традиционный скрытый монтаж кабеля — в штробе или в толще штукатурного слоя.

Вариант наружной электропроводке на даче

Монтаж скрытой электропроводки на даче

Составление схемы

На следующем этапе инженеры-проектировщики составляют схему электроснабжения и формируют спецификацию материалов для монтажа проводки. При этом рассчитывается количество осветительных приборов, розеток и выбираются точки для их размещения в комнатах.

На этапе электротехнических расчетов инженеры вычисляют суммарную мощность приборов, которые будут подключения к электросети. С учетом полученных значений определяют оптимальный материал/сечениепроводников, которые будут использованы. Также составляется перечень оборудования для щитка — УЗО, автоматы и т.д.

Отдельно рассчитываются характеристики контуров заземления и выбирается их конфигурация. Все полученные данные сводятся в единую схему. Которой и руководствуются при монтаже электропроводки в дачном доме.

Вариант схемы для монтажа электропроводки на даче

Подключение к опоре ЛЭП

Ввод кабеля в здание может быть оформлен двумя способами:

• Подземная прокладка выполняется с помощью кабелей ВВГ, уложенных в трубы ПНД для защиты от влаги и механических повреждений. Если используется ВБбШв в бронированной оболочке, трубу можно не использовать — проводник прокладывается непосредственно в траншее и засыпается замлей.
• Воздушная прокладка производится с применением СИП-кабеля. От воздушной линии электропередач делается отвод с применением кабельных зажимов, затем проводку протягивается по воздуху к зданию (если длина пролета превышает 25 метров — нужно ставить дополнительную опору). Для крепления на фасаде используются анкерные зажимы или трубостойка. При этом на фасаде монтируется влагозащищенная распределительная коробка для соединения с кабелем, который и заводится внутрь здания.

Ввод электричества в здание воздушным путем

Ввод кабеля в здание подземным путем

Электромонтажные работы

Перед выполнением электромонтажных работ на даче вначале на все поверхности наносится разметка, по которой и будут проложены кабели. Разметка выполняется согласно схеме, которая была подготовлена на этапе проектирования.

В доступном месте на высоте не менее 0,5 м от уровня пола, монтируется               электрощит, в котором устанавливаются приборы защиты и шины заземления. К электрощиту и прибору учета подводится кабель от распределительной коробки, а место подключения пломбируется представителями надзорных органов.

Скрытый монтаж

Затем выполняются монтажные работы:

• В стенах формируются штробы — каналы, внутри которых будут проложены кабели. Для штробления могут использоваться перфораторы или болгарки, но наши мастера применяют профессиональные штроборезы с алмазными дисками и подключаемыми пылесосами.
• С помощью коронок с алмазным напылением формируются углубления, в которые монтируются подрозетник и пластиковые основания для встроенных выключателей. Габариты углублений выбирают с учетом того, какие электроприборы будут устанавливаться (не у всех из них размеры стандартные).
• После закрепления распределительных коробок и подрозетников в штробах прокладывают проводники, фиксируя их раствором либо специальными хомутами. В зависимости от типа используемых проводов допускается монтаж в гофортрубах или без них.
• Проложенные кабели подключаются к электрощиту, розеткам и выключателям.

Штробление стен перфаратором

Наружная прокладка проводников

В дачных домах из горючих материалов проводники с негорючей оболочкой прокладывают снаружи. Для прокладки можно использовать гофротрубы, плинтуса или короба с крышками.

Также возможен монтаж витого провода на керамических роликовых изоляторах. Помимо хороших показателей огнестойкости такая электропроводка еще и стильно смотрится, органично вписываясь в дизайн деревянного дома. основной минус такого способа прокладки — высокая стоимость комплектующих.

После завершения монтажных работ электросеть на даче проверяют и испытывают. Только после успешного прохождения всех испытаний и устранения дефектов коммуникации в дачном домике можно безопасно эксплуатировать.

Источник: https://krasivyj-ogorod.zelynyjsad.info/stati/elektrichestvo-na-dache-svoimi-rukami-podklyuchenie-k-opore-vlep-po-vozduhu-i-pod-zemlyoy

Электропроводка в дачном доме. Особенности электропроводки на даче своими руками

Монтаж электропроводки на даче во многом похож на электропроводку в доме, но они имеют некоторые отличия. Например, линии электропередач (ЛЭП) на дачных массивах старые, другая особенность — это в том, что много дач используется для сезонного проживания.

Подключение дачного домика к ЛЭП

Старые ЛЭП были рассчитаны на меньшую нагрузку, чем та которую используют в последние годы. Число используемых электроприборов и их мощность была меньше, чем в настоящее время и ЛЭП уже не выдерживают большую нагрузку. В результате случается резкое падение напряжения сетей или его полное отключение.

Также дополнительной нагрузкой ЛЭП является постройка новых дач, коттеджей. Таким образом, сделанная электропроводка на даче своими руками выполняется с учетом этих особенностей и должна противостоять перепадам напряжения в сети. Обязательным условием электропроводки на даче должно быть применение автоматических выключателей и УЗО.

Тот факт, что люди проживают на даче временно, летом сказывается на сырости дачных домов. Зимой нет смысла отапливать дом, если в нём никто не проживает. От сырости окисляются провода, контакты розеток и выключателей, соединение в распределительных коробках.

Посещение дачи зимой и включение отопления приводит к перепаду температур в комнатах и к еще большему разрушению контактов и соединений проводов. Для таких дач рекомендуется использовать открытую электропроводку на фарфоровых изоляторах. В открытой проводке легко заменить неисправный участок, не нужно вскрывать штукатурку и портить стены. На дачных массивах обязательным требованием является монтаж контура заземления и молниеотвода.

Уличная проводка. Где должен проходить кабель для наружной проводки?

Внешняя проводка включает кабель, который мы можем увидеть на внешней стороне дома, а также ту его часть, что тянется к близлежащим постройкам. Держать его в этом случае может опора. Расстояние от опоры до опоры называется пролетом, и составлять оно должно не более 25 м. Когда пролетов более 4, проводка переходит в разряд линии электропередач. Еще к разряду внешнего относится электроснабжение хозяйственных пристроек и организация уличного освещения в пределах одного жилого участка. Подземная электрическая сеть также считается наружной.

Монтаж открытой электропроводки может осуществляться по воздуху и по стенам. В первом случае следует соблюдать определенные нормы удаленности кабеля от элементов постройки (если не планируете тщательную изоляцию). В случае, когда трасса идет вертикально, то минимальное расстояние до окон должно быть 0,75 м, а если она проходит вблизи балкона, то не ближе, чем на 1 м от него. При горизонтальной прокладке кабель для наружной проводки желательно располагать не ближе, чем полметра до окна, 1 м до балкона и 2,5 м до крыльца. Вся эта сеть должна проходить на высоте 2,75 м. В земле электричество должно проходить в колодцах или трубах и не ближе к поверхности, чем 0,6 м.

Когда проводка крепится на стенах, следует также помнить вот какие правила:

• по крыше тянуть сеть запрещено, даже если она идеально защищена;
• точки крепления должны встречаться каждый метр;
• если требуется разветвление или соединение, заключать такие места следует в герметичные коробки;
• если от стены провод для наружной электропроводки переходит по воздуху на соседнюю постройку, то крепить его следует на удерживающий трос и не ниже 2,75 м от земли;
• обязательно изолировать кабель, для этого приобретаются трубки из пластика или металла, материал должен быть негорючим и прочным;
• очень нежелательно нарушать целостность провода и делать скрутки, если же пришлось – тщательно изолируйте, либо прибегните к использованию клемм и зажимов;
• не допустим резкий изгиб кабеля.

Открытая электропроводка испытывает климатическую нагрузку, поэтому изоляция должна быть усиленной. Так, чаще всего, применяются кабели с двойной изоляцией – ВВГ и АВВГ, или с тройной – NYM. Типы с одинарной изоляцией (ППВ, АПВ и др.) запрещено тянуть без изолирующих трубок. В земле же укладывают кабель ПП и ПЭ. Сечение проводов обычно зависит от того, какую планируют подключить нагрузку. Когда-то использовался для открытой проводки витой провод на изоляторе, возможно, вы видели этот вариант в деревне. Сейчас он входит в моду снова.

Линии могут прокладываться и по скрытому типу. В земле это осуществляется в уже упомянутых специальных трубах, а по стенам делаются штробы. Такой вариант безопаснее и сохраняет эстетику строения.

Электропроводка на даче в деревянном доме. Какой кабель использовать для проводки в деревянном доме: виды проводки и основные правила безопасности

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

• Открытый .

Есть несколько способов монтажа:

1. На плоских поверхностях . Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.

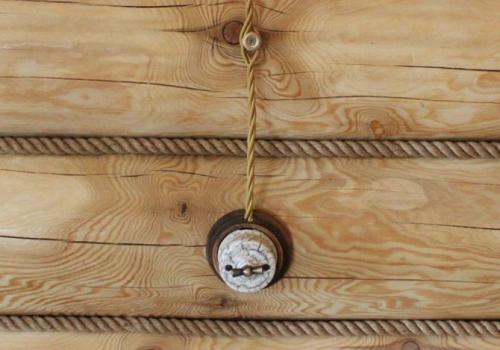

2. На стенке из круглых бревен . Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая .

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

• Закрытый .

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.
