Процесс развития электроснабжения дачного участка, как правило, не останавливается после постройки дома: то баньку достроили, то наружное освещение решили улучшить, то систему полива усовершенствовать. Как же провести электричество внутри участка экономично, безопасно и в соответствии с нормами?

Сначала следует выбрать между двумя основными типами электролиний: воздушными и подземными. Здесь критериев для сравнения немного:

1. Воздушные линии дешевле подземных и более ремонтопригодны, т.е. более доступны для выполнения текущего или аварийного ремонта;

2. Подземные линии значительно более эстетичней и долговечней воздушных.

Учитывая, что устройство подземных линий по количеству регламентирующих требований сложнее, чем воздушных, и тот аргумент, что не стоит закрывать «свой» кусочек загородного неба паутиной проводов, остановимся подробнее на обзоре правил прокладки электрокабеля под землей.

ОСНОВНЫЕ РЕКОМЕНДАЦИИ ПОДЗЕМНОЙ ПРОВОДКИ ЭЛЕКТРОЛИНИИ НА ДАЧНОМ УЧАСТКЕ (с учетом Правил устройства электроустановок (ПУЭ)

1. Подземный электрокабель на всем протяжении, начиная от электрощита до места подключения, лучше уложить одним цельным куском без соединений. По этой причине, перед его покупкой следует замерить длину трассы и добавить запас для подключения и зачистки конечных контактов. А чтобы узнать требуемое сечение проводов – нужно рассчитать суммарную мощность подключаемых потребителей электроэнергии (светильников, насосов и т.п.). Лучше использовать провода с медными жилами, т.к. при всех прочих равных (напряжение, сила тока, подключаемая мощность), алюминиевым проводам потребуется площадь сечения примерно на 70% больше, чем для медных.

2. Сам кабель должен быть надежно защищен от грунтовых вод, усадки и пучения земли, грызунов и механических воздействий, например, от лопаты дачника. Лучшим образом с этой задачей справится бронированный кабель, у которого между внутренней и наружной пластиковой изоляцией находится стальная оплетка. Бронированный кабель можно укладывать прямо на дно подготовленной траншеи без дополнительной защитной оболочки. Также, можно применить и экономичный вариант: кабель с двойной изоляцией, но уложенный в полиэтиленовые, асбестоцементные или, еще удобнее и надежнее, в гофрированные двустенные трубы. Все виды кабелей по всей длине должны быть сверху защищены цементными плитами или обыкновенным кирпичом, уложенным в один слой поперек трассы.

3. Кабель укладывается свободно без натяжений, змейкой, в «нежную» подушку из песка, окружающую кабель со всех сторон толщиной не менее, чем 10 см, и не содержащую острых обломков, в траншеи на глубину 0, 7 м (~ три штыка лопаты), подальше от корней деревьев и мест с большими нагрузками на грунт. Расстояние в горизонтальной плоскости от кабеля до фундаментов зданий и сооружений должно быть не менее 0,6 м, а прокладка кабелей под самими фундаментами, вообще не допускается.

4. Чтобы в случае аварии можно было без труда найти место повреждения кабеля, необходимо составить эскизный чертеж трассы его прокладки с указанием привязки к характерным точкам участка: углам зданий, стойкам забора и т.п.

5. Линию внутреннего электроснабжения участка необходимо подключить к распределительному щитку, отдельной линией, с отдельным автоматическим предохранителем, и обязательно заземлить.

Прокладка электропроводки на даче. Какой кабель выбрать

При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

• Условия эксплуатации проводов.
• Величина нагрузки.
• Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

• СБ, СБл, СКл (с бумажной изоляцией).
• ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Бронированный кабель типа ВБбШв Источник pes-cable.ru

Сколько нервов и денег потребуется, чтобы провести электричество на участок

Выбирать алюминиевые провода не следует, они одножильные, больше сечением, сложнее в работе. Кроме того, внутри построек все равно нужен медный провод, который лучше соединять с силовым кабелем из того же материала.

Перед тем, как проложить электрический кабель на дачном участке в земле, его затягивают в защитную оболочку – шланг или гофрированную трубу. Это полимерные или металлические трубки, цельные или спирального типа.

Защитный шланг выбирают, исходя из условий и нагрузок на кабель. Если количество потребителей невелико (например, только освещение), то подойдёт обычная труба ПНД соответствующего диаметра.

Уличная проводка на даче. Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html . На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Проводка своими руками на даче. Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Какой провод нужен для проводки на даче. Какой кабель использовать для проводки в деревянном доме: виды проводки и основные правила безопасности

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

• Открытый .

Есть несколько способов монтажа:

1. На плоских поверхностях . Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен . Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая .

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

• Закрытый .

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.

Кабель от дома до бани по воздуху. Воздушная линия

Самый экономичный способ, если вам нужно провести кабель от бани до дома. Если расстояние превышает 25 м, необходимо установить промежуточную опору. Производить воздушную прокладку можно с помощью растяжки или на фарфоровых изоляторах.

Помните, что электрический кабель при таком способе прокладки должен быть на строго регулируемой высоте:

• над пешеходной дорожкой – от 3,5 м;
• над проезжей частью – не менее 6 м;
• заход в баню – не менее 2, 75 м.

Традиционно для воздушной прокладки применяют СИП (самонесущий изолированный кабель), срок эксплуатации которого составляет 25 лет. Обозначают их обычно — СИП-2А, СИП-3 и СИП-4, они оснащены специальным атмосферостойким покрытием из полиэтилена и несущими элементами, достаточно устойчивыми к перегрузкам. Недостаток таких кабелей – трудно вводить в автомат защиты.

Кабель СИП-3 для воздушной линии

Завести кабель в сауну можно сквозь деревянную стену, использую металлическую втулку. При этом его сечение должно быть не менее 16 мм², с пропускной способностью до 63А.

Мощность при 1-о фазном подключении будет составлять 14 кВт, при 3-х фазном — 42 кВт, чего для бани вполне достаточно. При укладке учтите, что данный кабель плохо гнется.

Сам по себе СИП представляет алюминиевый провод, поэтому его запрещается прокладывать по чердачным или типа такого помещениям. Непосредственно в сауну следует вводить другие кабели, например, ВВГ, NYM или НГ, имеющих сечение 10 мм².

Запомните! При переходе с алюминиевого провода на медный используйте производственные герметичные соединители, а СИП крепите с помощью анкерных зажимов — натяжителей.

Прокладка кабеля на дачном участке. Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2

Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

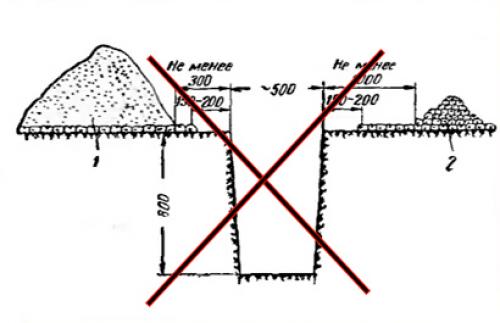

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать .

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3

С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях - проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.

Источник: https://krasivyj-ogorod.zelynyjsad.info/stati/planiruem-elektroprovodku-dachnogo-domika-montiruem-zazemlyayushchee-ustroystvo

Схема проводки на даче. Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента , не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

Если в коттедже или на участке планируется установить мощный электрокотел либо какое-нибудь устройство с трехфазным электродвигателем, то вариант только один – три фазы на 380 В. Это же решение придется использовать, если все потребители электричества рассчитаны на 220 В, но суммарная мощность выходит большой. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме , если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.
