Дачная электрика на открытом воздухе. Обзор подходящих марок кабеля

Дачная электрика на открытом воздухе. Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

СИП – самонесущий изолированный провод . Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

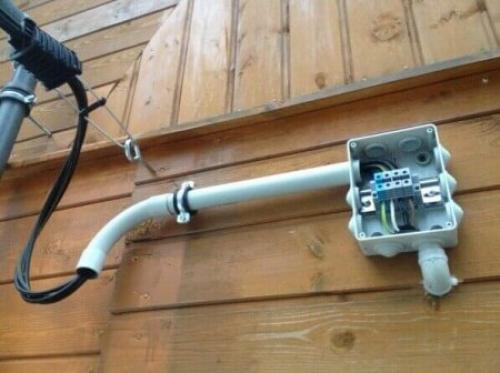

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

• стойкость к УФ-лучам;
• высокая прочность изоляции;
• не требует дополнительных тросов для подвески.

Недостатки:

• требует дополнительной защиты при прокладке по стене.

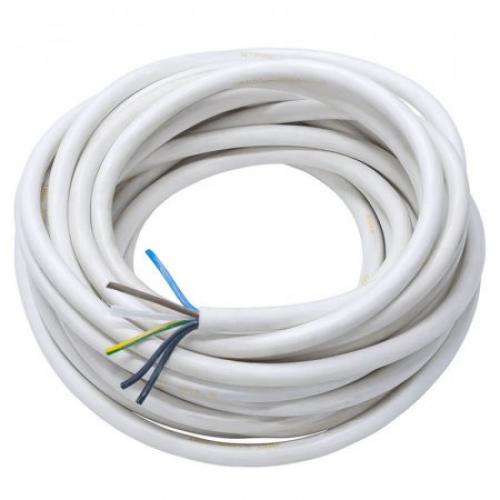

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

• гибкость;
• стойкость к истиранию;
• толстая изоляция;

Недостатки:

• малый срок службы;
• ограниченная сфера применения.

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

• В – виниловая изоляция жил;
• В – виниловая оболочка;
• Г – отсутствие брони (голый).

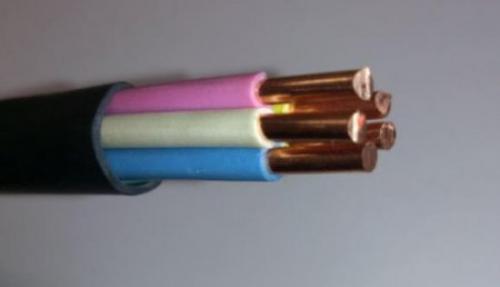

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

• ВВГнг – не поддерживающий горения;
• ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
• ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

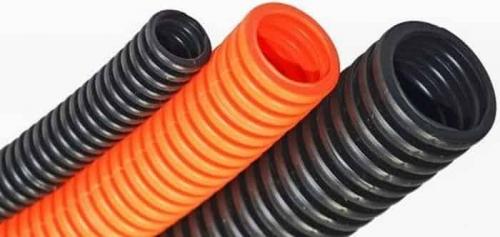

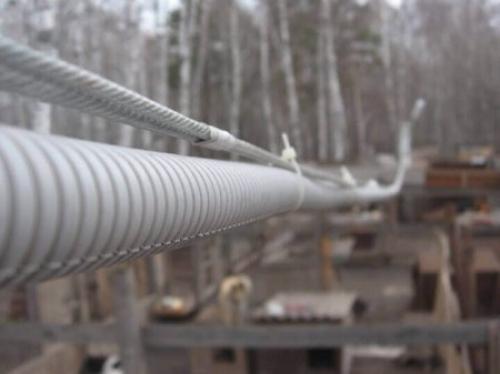

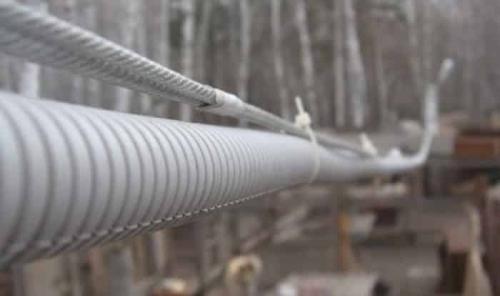

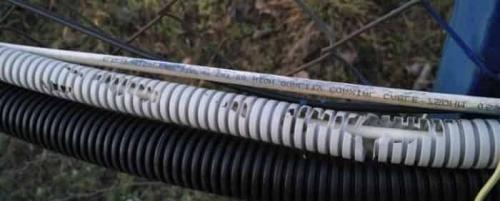

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

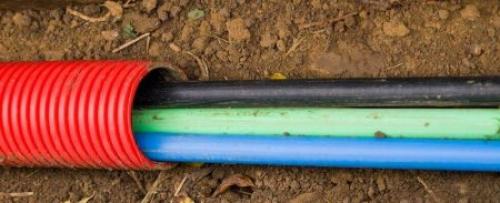

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

• универсальность;
• большой срок службы.

Недостатки:

• требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

Прокладка кабеля по воздуху пуэ. 123

В кабельных сооружениях прокладку контрольных кабелей и силовых кабелей сечением 25 мми более, за исключением небронированных кабелей со свинцовой оболочкой, следует выполнять по кабельным конструкциям (консолям).

Контрольные небронированные кабели, силовые небронированные кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений сечением 16 мми менее следует прокладывать по лоткам или перегородкам (сплошным или несплошным).

Допускается прокладка кабелей по дну канала при глубине его не более 0,9 м; при этом расстояние между группой силовых кабелей выше 1 кВ и группой контрольных кабелей должно быть не менее 100 мм или эти группы кабелей должны быть разделены несгораемой перегородкой с пределом огнестойкости не менее 0,25 ч.

Расстояния между отдельными кабелями приведены в табл. 2.3.1.

Засыпка силовых кабелей, проложенных в каналах, песком запрещается (исключение см. в 7.3.110).

В кабельных сооружениях высота, ширина проходов и расстояние между конструкциями и кабелями должны быть не менее приведенных в табл. 2.3.1. По сравнению с приведенными в таблице расстояниями допускается местное сужение проходов до 800 мм или снижение высоты до 1,5 м на длине 1,0 м с соответствующим уменьшением расстояния между кабелями по вертикали при одностороннем и двустороннем расположении конструкций.

Таблица 2.3.1. Наименьшее расстояние для кабельных сооружений

	Наименьшие размеры, мм, при прокладке
По горизонтали в свету между конструкциями при двустороннем их расположении (ширина прохода)	1000	300 при глубине до 0,6 м; 450 при глубине более 0,6 до 0,9 м; 600 при глубине более 0,9 м
По горизонтали в свету от конструкции до стены при одностороннем расположении (ширина прохода)	900	То же
для контрольных кабелей и кабелей связи, а также силовых сечением до 3х25 ммнапряжением до 1 кВ	100
По вертикали и горизонтали в свету между одиночными силовыми кабелями напряжением до 35 кВ***	Не менее диаметра кабеля
____________________ * Полезная длина консоли должна быть не более 500 мм на прямых участках трассы. ** При расположении кабелей треугольником 250 мм. *** В том числе для кабелей, прокладываемых в кабельных шахтах.

Прокладка кабеля по воздуху на даче. Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

• Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

• По фасаду. Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

• Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

1. Не подвергается воздействию УФ-излучения и ветра.
2. Не влияет на оформление территории.
3. Не мешает эксплуатации участка.

При этом имеет и некоторые минусы:

1. Высока вероятность повреждения под давление грунта, сдвига слоев.
2. Линия также может быть задета при разработке почвы на участке – копании колодца, траншеи под фундамент и т. д.
3. Воздействие биологических факторов – повреждения грызунами.
4. Намокание в следствие подъема грунтовых или паводковых вод.

Совет!

Кабель ввгнг на открытом воздухе. Какой кабель разрешается прокладывать на улице

Какой кабель разрешается прокладывать на улице, как и в чем

Обустраивая собственный участок нередко приходится прокладывать кабель на улице, чтобы подключить светильники, гараж, или хозяйственную постройку. И всё бы ничего, но абсолютно не любой кабель подходит для этих целей, и связано это вот с чем.

На открытом воздухе на кабель воздействует множество отрицательных факторов. Ультрафиолет, влага и мороз, всё это уменьшает срок эксплуатации кабеля или вовсе, делает его невозможным для применения на улице.

Следовательно, у начинающих электриков, и не только, возникает целый ряд вопросов связанных с тем, какой кабель разрешается использовать на улице. Из данной статьи сайта «Советы электрика»вы сможете узнать, какой кабель использовать для прокладки на открытом воздухе, как и в чём его допускается монтировать.

Почему для прокладки на улице подходит не любой кабель, с чем это связано?

Кабель, проложенный на улице, в процессе эксплуатации будет подвергаться ряду опасных факторов. В частности, это:

• ветровые нагрузки — если кабель будет находиться в подвешенном состоянии, то ветер будет воздействовать на него путём растяжений. В результате этого, если кабель не предназначен для прокладки на улице, он может порваться;
• мороз и перепады температур — также негативным образом воздействуют на кабельную продукцию. Больше всего от воздействия морозов страдает изоляция ПВХ, которая становится слишком ломкой и, быстро приходит в негодность. Поэтому также, если кабель не предназначен для эксплуатации на открытом воздухе, то это приведёт ко всем вышеперечисленным проблемам уже после первой зимы;

• воздействие ультрафиолета — ну и третий фактор, который негативным образом влияет на кабель и его изоляцию, это ультрафиолет. От чрезмерного воздействия ультрафиолетовых лучей, изоляция кабеля портится, что грозит утечками тока, короткими замыканиями на линии, и другими неприятностями.

Чтобы ничего подобного не случилось, требуется выбирать только тот кабель, который предназначен для использования снаружи. На сегодняшнее время существует большое разнообразие проводов и кабелей, предназначенных для эксплуатации под открытым небом. Ниже в данной статье будут приведены только самые качественные и востребованные марки.

Какой кабель разрешается использовать на улице

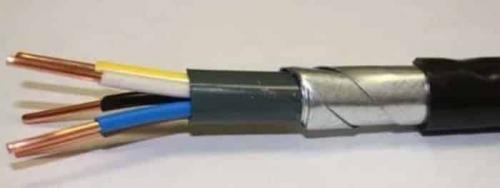

Основныедля прокладки на открытом воздухе, то есть, на улице, это СИП, ВБбШв (бронированный кабель) и ВВГ. Если речь идёт о воздушной прокладке кабеля, то наиболее предпочтительно использовать СИП для этих целей, который не требует прокладки в гофре или в каких-либо других средствах защиты.

Какой кабель разрешается использовать на улице

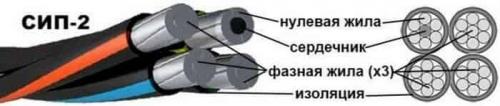

СИП — это самонесущий изолированный провод, сечением от 16 до 240 мм². СИП сделан в специальной оболочке из сшитого полиэтилена, которому не страшны морозы, большие перепады температур и вредное воздействие ультрафиолета. Поэтому данный проводник идеально подходит для прокладки на улице.

Какой кабель разрешается использовать на улице

Какой кабель разрешается использовать на улице

Единственная сложность, с которой сталкиваются многие, это переход с СИП на медь. Сам по себе самонесущий провод имеет алюминиевые жилы, поэтому их нельзя просто взять и скрутить с медными, поскольку они быстро отгорят. Для соединения СИП с медью рекомендуется использовать специальные соединители типа «орехи» или же болтовое соединение.

В чем прокладывать кабель на улице. Можно ли прокладывать СИП в земле?

Как было сказано выше, для монтажа на улице подходят СИП, ВБбШв и ВВГ кабель. СИП можно прокладывать как в земле, так и по воздуху. Для защиты кабеля в земле рекомендуется использовать ПНД трубы, которые зарывают на глубину 0,5-0,7 метра.

В чем прокладывать кабель на улице. Можно ли прокладывать СИП в земле?

Что касается воздушной прокладки кабеля, то здесь для его защиты следует использовать гофру подходящего диаметра. При выборе кабеля для улицы не менее важно учитывать и температуру его эксплуатации, а также температуру монтажа.

В чем прокладывать кабель на улице. Можно ли прокладывать СИП в земле?

Например, температура эксплуатации СИП достигает -60 градусов, а температура монтажа всего -15 градусов.
