Как ставить правильно накладные розетки в деревянном доме?

Исторически сложилось.

Накладные розетки чаще используют в деревянном доме.

Быстрый, удобный монтаж. Подключение…

Каждая розетка купленная в магазине имеет сертификат соответствия — паспорт.

А как мы знаем — перефразируя анекдот: Электричество бьет не по паспорту, а по….

​

Разбираемся вместе?

​

Плюс накладной розетки в деревянном доме — места соединения снаружи.

Что это для нас?

В случае неисправности в розетке, дуга короткого замыкания снаружи дерева. Тепло рассеялось дом не загорелся

В чем-же тогда подвох накладных розеток для деревянного дома?

Контакты в непосредственной близости от дерева! А это чревато…

​

Потому по правилам электромонтажа — накладные розетки в

деревянном доме, должны иметь основание с так называемой

локализационной способностью.

Что бы в аварийном случае грудью встать на защиту дерева.

Как видим, у этих накладных розеток такого основания нет!

Плюс часть, примыкающая к дереву испещрёна техническими отверстиями.

Доступ к сгораемому основанию открыт.

Вот он и подвох!

​

Как быть?

Ставим розетку на металлическую подложку!

​

Как делали раньше?

Вырезали металлические подложки для розеток из жести.

Сидишь нога на ногу — режешь…

​

К сожалению, 90% монтажников эту операцию пропускали — время

экономили. Иногда «колхозили» — подкладывали несгораемую ткань.

Минус ткани — порвалась и не заметил. Например: шурупом при монтаже.

Металл же 100% гарантия.

И кстати, инспектор энергонадзора тканевую подложку не примет.

​

Итог.

Ставим накладные розетки в деревянном доме — подкладываем металлические подложки .

​

Где взять негорючие подложки под розетки?

​

​

Связанные вопросы и ответы:

Чем можно закрепить накладную розетку

Современная промышленность выпускает как простые устройства, так и приборы с расширенным набором функций. Однако принципиальная конструкция всех розеток одинакова. Типовая модель содержит:

• Колодку с электрическими контактами, предназначенными для фиксации штепсельной вилки. Контакты имеют крепления для подсоединения силового кабеля.
• Защитный корпус, который может закрывать закрепленную на стене колодку или сам фиксироваться на стене. В последнем случае колодка размещена в специальных посадочных местах внутри корпуса.

Колодка — самый важный и ответственный элемент конструкции. От ее свойств зависят надежность и безопасность эксплуатации. При выборе розетки следует обращать внимание на материал, из которого изготовлена колодка:

• Керамика — самый безопасный материал, обладает непревзойденной стойкостью к температурному воздействию и обеспечивает прекрасные изолирующие свойства. К недостаткам относится хрупкость, при грубом обращении с розеткой керамическая колодка может треснуть.
Карболит — широко применялся наряду с керамикой. Обеспечивает высокие изолирующие свойства, хорошо переносит температурные воздействия, обладает меньшей хрупкостью. В настоящее время применяется крайне редко.
• Дешевый пластик — подходит лишь для небольших токов, не способен выдерживать высокие температуры, достаточно хрупок. Встречается в изделиях низшего ценового диапазона.
• Поликарбонат или другие термопласты — основной материал для современных розеток. Стоек к высоким температурам, не поддерживает горение, обладает достаточной механической прочностью.

Подавляющее большинство современных розеток содержат колодку из керамики или поликарбоната.

Первую рекомендуется использовать при подключении приборов с большой мощностью. Второй будет более долговечным, поэтому рекомендован для вариантов, требующих частого включения и выключения приборов.

Контакты электрической розетки имеют не менее важное значение, чем сама колодка. Наиболее распространены следующие их разновидности:

Пластинчатые упругие контакты из токопроводящего материала. Чаще используется латунь, в дешевых изделиях применяется сталь. Со временем невысокая упругость и значительные изгибающие нагрузки при включении и выключении штепселя приводят к изменениям формы контакта, теряется плотность прилегания контактов к штырям вилки. Это может стать причиной перегрева розетки, искрения и даже возгорания. Несмотря на существенные недостатки, подобная конструкция применяется наиболее часто ввиду своей простоты и дешевизны.
• Контакты с прижимной пластиной. Штырь вилки прижимается к контактной пластине с помощью усилия, передаваемого от винтовой пружины к прижимной пластине. Такая конструкция обладает повышенной надежностью и долговечностью, обеспечивает наибольшую безопасность. Витая пружина не подвержена видимому износу и сохраняет свои функции на протяжении всего срока эксплуатации розетки. Надежность фиксации штырей штепселя сводит к минимуму возможность перегрева соединения и вероятность возникновения пожара от повышенных температур и образования искр. Стоимость розеток с подобной конструкцией контактов несколько выше, что объясняется количеством элементов в составе контакта.

Какие материалы наиболее подходящие для закрепления накладных розеток

Виды механических клемм

Различают два вида механических зажимов (клемм): клеммы винтового типа и клеммы пружинного типа. Рассмотрим подробнее каждый вид.

Клеммы винтового типа

Соединение происходит посредством винтов, которые расположены на проводящих элементах. По сравнению с другими типами клемм, такие отличаются большим усилием при сжатии провода, что и обеспечивает его надежную фиксацию. Кроме этого, для предотвращения саморазрушения винта при нагреве или вибрации его следует соединить с пружинными шайбами. Винтовые зажимы: они долговечны, пожаробезопасны, просты в обслуживании и монтаже, их можно использовать в силовых цепях с напряжением до 1000 Вольт.

Пружинные зажимы

Токоведущая жила фиксируется благодаря пружинному механизму – так образуется электрический контакт. Такой тип зажима является более простым в монтаже, однако силу фиксации очень трудно проконтролировать и впоследствии розетка может быстро выйти из строя. Пружинный зажим выдерживает меньшую силу тока, чем винтовой аналог.

В большинстве случаев к клеммам подключаются не один, а два провода, поэтому в любом из перечисленных типов клемм есть два посадочных места и два отверстия под подключение провода.

Так, главное различие накладной розетки от встраиваемой розетки состоит в монтаже и внешнем проявлении: встраиваемая углубляется в стену и более эстетично смотрится в дизайне интерьера, их установка не предполагает выступающих частей и сохраняет ровную поверхность стены.

Какие инструменты нужны для закрепления накладных розеток

Что такое розетка знают все. А вот чем отличается накладная розетка от врезной, ответит не каждый. Назначение у них одинаковое — обеспечить возможность подключения бытовых приборов и инструментов к электросети при помощи стандартной вилки. В розетке есть два гнезда, в которых находятся пружинные контакты, соединенные с фазным и нулевым проводами сети.

Накладная розетка отличается от врезной тем, что все внутренние детали (клеммы, контактные группы, разводка проводов, перемычки и т.д.) находятся не внутри замурованной в стену монтажной коробки, а в пластиковом корпусе, который закрепляется на поверхности стены. Для монтажа такой розетки нет необходимости сверлить или долбить стену — достаточно использовать два или три самореза. Для крепления не бетонных и кирпичных стенах используют дюбели, но предварительно нужно просверлить отверстия перфоратором.

Обычно накладные розетки устанавливаются в сети с наружной проводкой, или там, где по разным причинам встраиваемые использовать невозможно, или нецелесообразно. Это может быть как временная, так и постоянная проводка с открытыми кабелями, или проводами в гофрированной трубе. Часто накладные розетки используют в бревенчатых домах, где внутреннюю проводку смонтировать сложно. Также такие устройства удобны, если необходимо провести дополнительную силовую или коммуникационную магистраль в доме, офисе, учебном заведении для расширения функционала помещения.

Виды накладных розеток

Для подключения электрического напряжения используются силовые одинарные розетки, или блоки накладных розеток, в которых может быть до 4 гнезд для вилок. Производятся такие розетки по определенному стандарту. В России — это ГОСТ Р 51322.1-2011, аналог международного стандарта МЭК 60884-1:2006. В каталоге большинства производителей есть как обычные, так и розетки накладные с заземлением под современные схемы домашней электропроводки. Для помещений повышенной влажности разработаны розетки накладные с крышкой, которые обладают высокой степенью защиты корпуса и могут использоваться в наружных сетях, даже под открытым небом.

Но силовыми вариантами каталог накладных розеток не ограничивается. Широко используются устройства не под стандартную вилку, а под компьютерные разъемы, телефонные штекеры и другие контактные части. Это розетки RJ 11, RJ45, Шнайдер (телевизионная), и другие модификации.

Объединяет их одно — установка накладной розетки производится прямо на стену (стол, пол, столб…), где она закрепляется стационарно. Как часть переносной электрической линии или магистрали связи розетки не используются — для этого есть другие коммутационные устройства. Также производят розетки:

• угловые;
• напольные;
• декоративные;
• повышенной герметичности;
• комбинированные (силовая+ RJ 11, или RJ45)

преимущества и недостатки

главное преимущество накладной розетки перед встраиваемой — простота монтажа и подключения. но есть и недостатки — один из самых серьезных — опасность перегревания при ненадежном контакте. такая опасность есть и у обычной розетки, но там тепло рассеивается внутри стены и риск пожара минимальный. если купить дешевую пластиковую накладную розетку, то от нагревания проводов она может воспламениться.

Чтобы исключить такой риск, нужно покупать устройства из негорючих полимеров, или керамики. Они дороже, но гарантируют безопасность. Также, учитывая то, что все контактные части находятся над поверхностью стены, необходимо покупать розетки с прочным корпусом. Определить качество можно при нажатии на боковую стенку, если она сильно прогибается при легком нажатии пальцем, то розетка ненадежная.

Провода подключаются при помощи винтовых, или пружинных контактов. Пружинные легче в монтаже, а винтовые обеспечивают бо̀льшую надежность и лучшую проводимость. Если в доме есть дети, то лучше выбрать розетки со встроенной шторкой, препятствующей проникновению внутрь гвоздей, шпилек и других токопроводящих предметов.

Как выбрать подходящую накладную розетку

Хотя все розетки функционально одинаковы, есть несколько нюансов, которые нужно учитывать при выборе.

Розетки без заземления следует применять в домах старого фонда с двухпроводными сетями. В новых, а также реконструируемых зданиях прокладываются трехпроводные сети, поэтому для обеспечения должного уровня электробезопасности розетки должны быть с заземляющим контактом.

Розетка скрытой установки без заземления

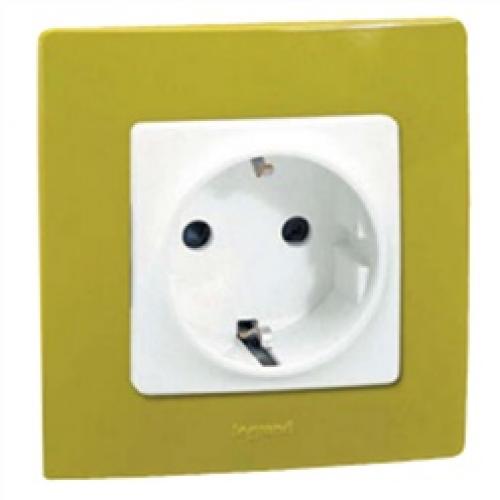

Розетка скрытой установки с заземлением немецкого стандарта

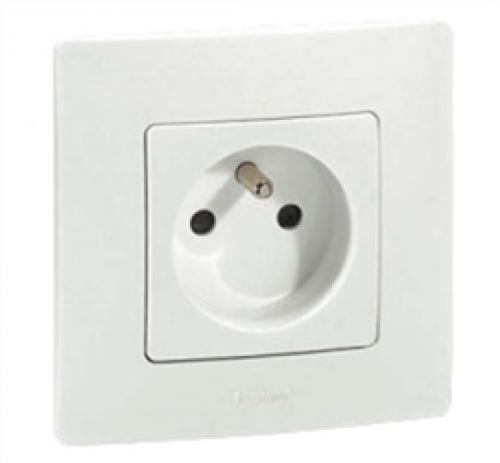

Розетка скрытой установки с заземлением французского стандарта

Накладная розетка с заземлением немецкого стандарта

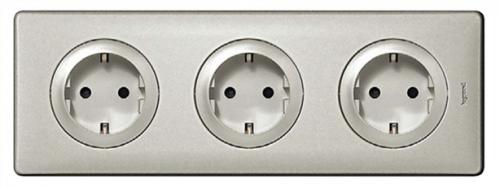

Установка блоков из нескольких розеток, хотя они и довольно дороги, удобна в тех местах, где электроприборы сгруппированы



При этом в розетках французского стандарта из-за асимметричного расположения заземляющего контакта система поляризована, т. е. вилка вставляется всегда в одном положении. Это позволяет быть уверенным в том, что, например, фазный контакт подсоединен все время к центральному контакту патрона лампы накаливания, а не к легкодоступному резьбовому корпусу цоколя, или что однополюсный выключатель все время разрывает фазный провод. Кроме того, современные нормы требуют, чтобы розетки, устанавливаемые в квартирах, были оснащены защитными шторками, автоматически закрывающими гнезда розетки при вынутой вилке.

Количество розеток в помещениях также нормировано. В жилых комнатах квартир должно быть установлено не менее одной розетки на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир — не менее одной розетки на каждые полные и неполные 10 м2 площади коридоров.

В кухнях квартир следует предусматривать не менее четырех розеток.

Розетки могут устанавливаться на поверхности стены (основание таких накладных розеток, или розеток наружной установки, крепится шурупами к стене) или встраиваться в стену в установочной коробке заподлицо с поверхностью, так что видна только лицевая панель (встраиваемые розетки, или розетки скрытой установки).

Как правильно подготовить поверхность для закрепления накладной розетки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки , поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
