Особенности составления схемы проводки в дачном доме. Подключение к опоре ВЛЭП по воздуху и под землёй

Особенности составления схемы проводки в дачном доме. Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

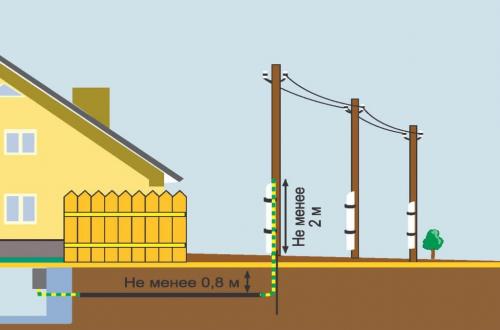

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Электропроводка на даче в деревянном доме. Основные требования к электропроводке в деревянном доме

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

• Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
• Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
• Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ,  ее рассматривать не следует.

Источник: https://krasivyj-ogorod.zelynyjsad.info/novosti/bezopasnaya-elektroprovodka-na-dache-proektirovanie-podklyucheniya-drugih-elektricheskih

Уличный монтаж электропроводки. Плюсы и минусы внешней проводки

Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.

Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.

Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.

Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.

Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.

Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.

Монтаж электропроводки в дачном доме. Моножильный vs многожильный провод

Очень часто возникают споры о том, какой кабель или провод прокладывать при организации электропроводки в доме: моножильный или многожильный. Приведем несколько утверждений, которые помогут понять преимущества и недостатки одного и другого подхода.

• Для стационарной проводки однозначно надо выбирать одножильный кабель, так как он имеет более высокую механическую прочность.
• Площадь контакта с многопроволочными проводами и однопроволочными отличается в разы. Поэтому, многопроволочные провода больше подвержены воздействию атмосферного кислорода и влажности. Из-за этого образуются оксидные пленки, нарушающие контакт.
• Применение многожильных гибких проводов оправдано только тогда, когда требуется подключить светильники, в которых периодически надо будет менять лампы, тогда гибкость провода будет полезной.
• Все соединения многожильных проводов должны производиться только после того, как на них одет и обжат клещами специальный наконечник, который приведет в порядок конец многожильного провода для его последующего соединения с электроустановками или с другими проводами.

В современном электротехническом мире выросла целая когорта электриков, которые ведут монтаж стационарной электропроводки гибким проводом, в большинстве случаев которым выступает популярный провод ПВС. Давайте прочитаем с технической документации назначение этого провода, о котором написали инженеры-разработчики, среди которых дураков мало. Итак, провод ПВС предназначен для присоединения установок бытового назначения: стиральных машин, холодильников, электроприборов, электроинструментов, средств малой механизации для садоводства, а также для изготовления различных удлинителей. Ни одного слова о стационарной прокладке его нет, так как он был задуман не для этого.

В клеммах многожильные провода просто плющит

Этот провод имеет двойную и хорошую изоляцию, очень удобен в работе, так как легко сгибается и укладывается в штробы. С ним работать комфортно. Но давайте разберемся с главным вопросом. Что главнее? Удобство работы электриков или долговечность и безопасность проводки? Электрики, работающие для прокладки магистралей с ПВС, могут даже дать гарантию в 10 лет на свою проводку. Но подвох в том, что проводка должна служить не 10 лет, а гораздо больше 30 и даже 50 лет. После того, как проводка смонтирована, пройдет пару лет, и хозяин дома забудет про гарантии электриков, а места соединения гибкого провода будут продолжать разрушаться под воздействием кислорода и влажности.

Авторы статьи требуют от читателей уяснить очень простое правило – стационарная прокладка электропроводки должна осуществляться только кабелем и только с цельной жилой (моножилой). Применение гибких проводов (типа ПВС) допустимо только для подключения светильников, например за подвесными потолками. О том, какие следуют применять кабели и провода в обустройстве электропроводки, будет сказано в следующей отдельной главе нашей статьи.

Каким проводом делать проводку на даче. Какой кабель использовать для проводки в деревянном доме: виды проводки и основные правила безопасности

Деревянный дом – это не только красиво и полезно, но и опасно, когда существует риск возгорания от неправильно подобранной и смонтированной электропроводки. Поэтому каждый хозяин собственного жилья из бруса или бревна должен иметь представление о том, какой кабель использовать для проводки в деревянном доме, какие его виды чаще всего применяются, как точно рассчитать сечение, чтобы не допустить перегрева.

Проводка в деревянном доме – узел высокого уровня ответственности

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

• Открытый .

Есть несколько способов монтажа:

1. На плоских поверхностях . Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен . Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая .

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

• Закрытый .

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

Скрытая проводка может проходить под напольным покрытием

Определить заранее, какая электропроводка лучше – открытая или закрытая, проблематично. Так как нужно учесть много факторов. Например, если в доме уже проведена финишная отделка, то предпочтение нужно отдать первой.

Особенности электропроводов

Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:

1. Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
2. Установка электрощитка на специально подготовленную негорючую поверхность.
3. Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
4. Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.

Щиток с автоотключением на несколько ветвей электропроводки

Снизить вероятность перегрева проводника в гофре или коробе можно, если заранее выбирать их по вместимости большей на 30-40%, чем необходимо.

Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:

• важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
• выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
• розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м^2;
• не допускать в проводке скруток и избыточного числа изгибов;
• применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
• нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
• для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.

Керамическая распределительная коробка для открытой ретро проводки.

Для перехода электропроводов через деревянную стену или перегородку допускается применять отрезок толстостенной металлической трубы. С каждой стороны она должна выступать не менее чем на 1 см.

Вам будет интересно ! Как сделать правильную.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.

Замена проводки на даче. Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html . На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Уличная проводка на даче. Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

СИП – самонесущий изолированный провод . Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

• стойкость к УФ-лучам;
• высокая прочность изоляции;
• не требует дополнительных тросов для подвески.

Недостатки:

• требует дополнительной защиты при прокладке по стене.

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

• гибкость;
• стойкость к истиранию;
• толстая изоляция;

Недостатки:

• малый срок службы;
• ограниченная сфера применения.

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

• В – виниловая изоляция жил;
• В – виниловая оболочка;
• Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

• ВВГнг – не поддерживающий горения;
• ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
• ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

• универсальность;
• большой срок службы.

Недостатки:

• требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.
